报文读取器快速使用指导

 二维码 5937
作者:英恩科铼来源:英恩科铼网址:http://www.intlak.com

VBDSP下载地址点击下载


视频指导:





产品接口定义和指示灯状态


图文指导:


报文记录:

第①步安装记录仪,WiFi灯橙色,POWER灯蓝色,其余绿色

第②步下载安装配置软件VBDSP

点击上方VBDSP下载地址

第③步电脑连接VCI_chery开头的WiFi,WiFi名可见产品外壳贴纸

第④步打开VBDSP,点击“设备管理”-“查找设备”-查找WiFi设备,点击“选择设备”,

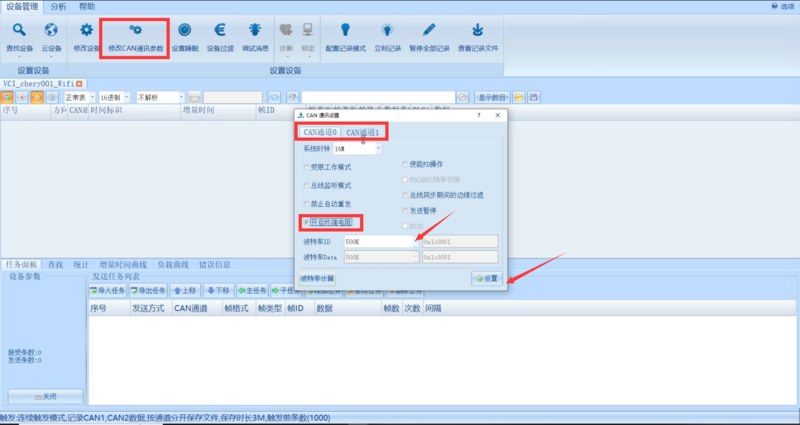

第⑤步点击“修改CAN通讯参数”,选择两条通道所用的CAN波特率;

点击配置记录模式,点击连续触发模式下的“发送设置”,配置完成



数据下载:

第①步重复“报文记录”的①②③④步骤

第②步点击“设备管理”-“查看记录文件”,

勾选要下载的文件点击“下载”,即可下载bin格式文件(此格式可直接用记事本或者Excel打开),

点击“转asc”即可下载asc格式文件(此格式可用于PCAN或者CANoe回放)
