公司推出智能CAN总线隔离中继器集线器CANBridge-300/400

 二维码 260
作者：市场部来源：来可电子

CANbridge-300/400智能can总线中继器集线器具有3或4路相互隔离的can通道，每个can接口采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准。

CANbridge-300/400智能can总线中继器集线器同时具有隔离、中继和连通3/4个CAN网络的功能，能实现隔离干扰、能将不同速率的CAN网络之间的数据存储转发、延长通信距离、ID过滤降低总线负荷、can网络中继扩容等功能。

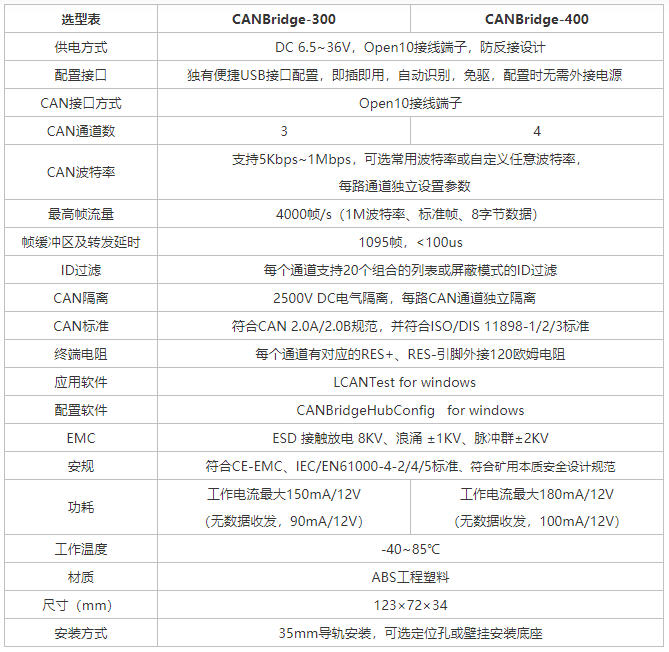

产品选型表

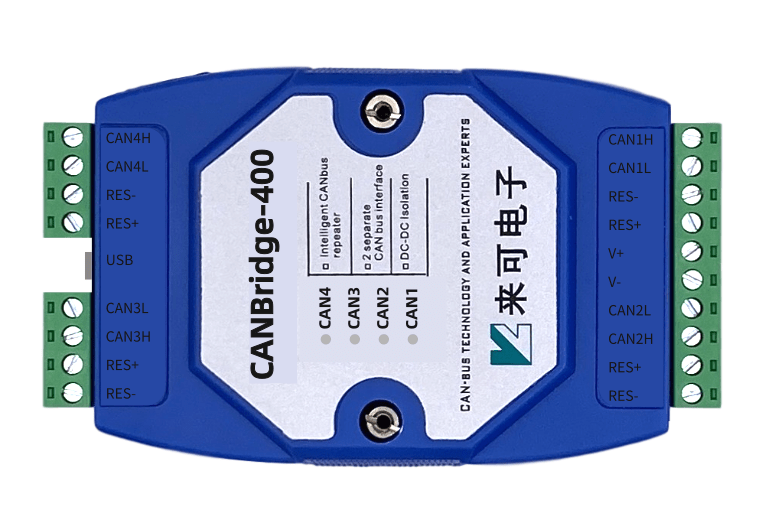

接口定义

CANBridge-300具有3路CAN通道，CANBridge-400具有4路CAN通道，其它引脚定义一样



编号

引脚定义

编号

引脚序号

1

CAN4H

1

CAN1H

2

CAN4L

2

CAN1L

3

RES-

3

RES-

4

RES+

4

RES+


USB

5

V+

6

V-

7

CAN3L

7

CAN2L

8

CAN3H

8

CAN2H

9

RES+

9

RES+

10

RES-

10

RES-

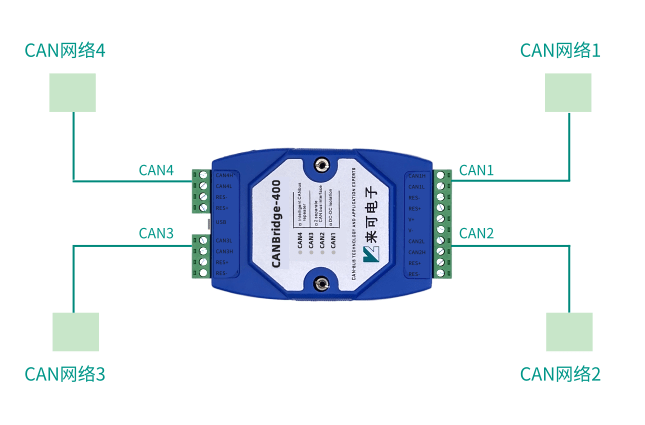

典型应用
