CAN分析仪故障排除指南

CAN 分析仪是总线监控、故障诊断和协议分析的重要工具。当出现设备无法识别、无报文、数据解析异常等问题时，可按照以下流程快速排查。

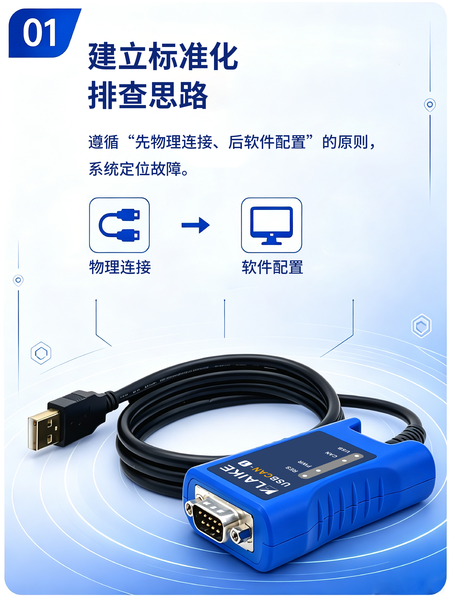

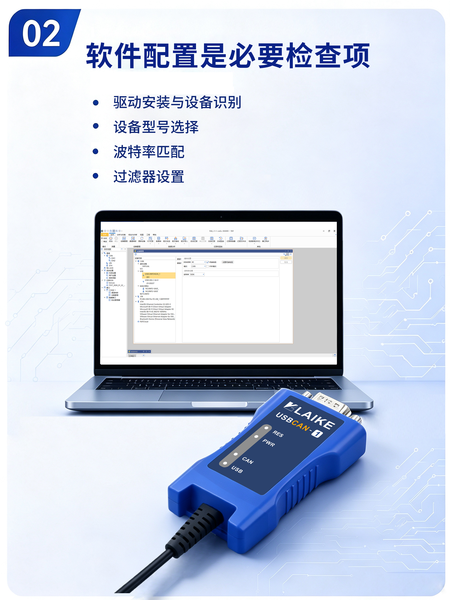

一、检查软件配置
软件配置错误是最常见的问题来源，建议优先确认：
驱动程序是否正确安装；
软件中选择的设备型号是否与实际硬件一致；
波特率是否与目标网络匹配；
过滤器是否设置过严；
USB 端口是否被其他程序占用。

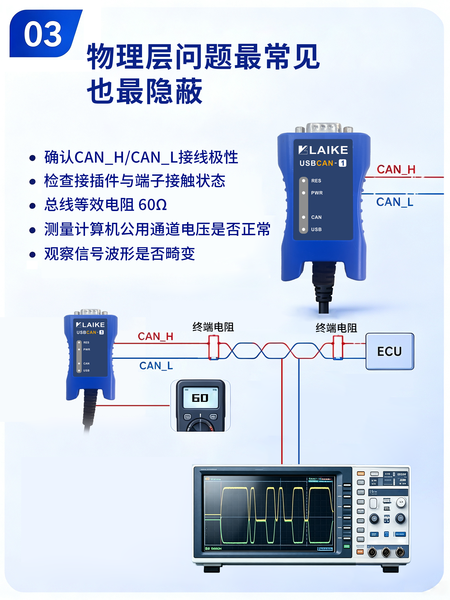

二、重点排查物理连接
物理层问题最常见，也最容易被忽视。
检查内容包括：
CAN_H、CAN_L 接线是否正确；
接插件、端子是否松动；
终端电阻是否约为 60Ω；
总线静态电压是否约为 2.5V；
波形是否存在畸变、反射或振铃现象。

三、关注环境干扰
现场环境中的电磁干扰会直接影响通信稳定性。
建议：
远离电机、变频器等强干扰源；
使用屏蔽双绞线并可靠接地；
采用标准总线拓扑；
控制线缆长度并与波特率匹配。

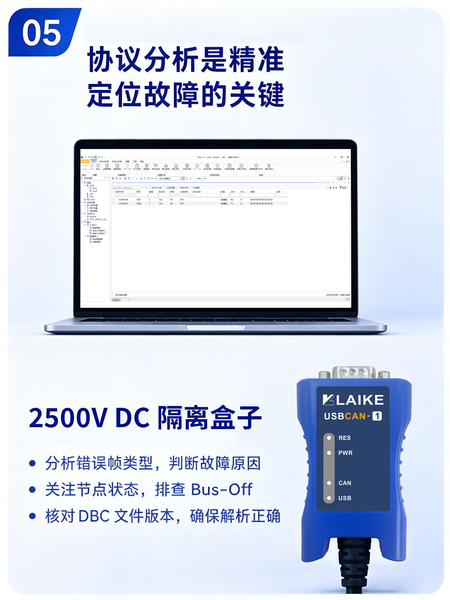

四、深入协议层分析
当物理层正常但通信仍异常时，应重点分析：
节点是否进入 Bus-Off 状态；
是否存在 Ack Error、Stuff Error、CRC Error 等错误帧；
DBC 文件版本是否与实际协议一致。

五、快速定位故障
常见故障对应关系：
无法识别设备：驱动异常或端口被占用；
无报文：波特率错误或过滤器设置不当；
报文丢失：电磁干扰或接线松动；
数据解析异常：DBC 文件不匹配；
Bus-Off：持续通信错误触发保护机制。
