RoyalScope

规格 超长时间数据和波形记录分析仪
功能 CAN网络体检和故障排查
产品详情
规格参数
资料下载
知识问答

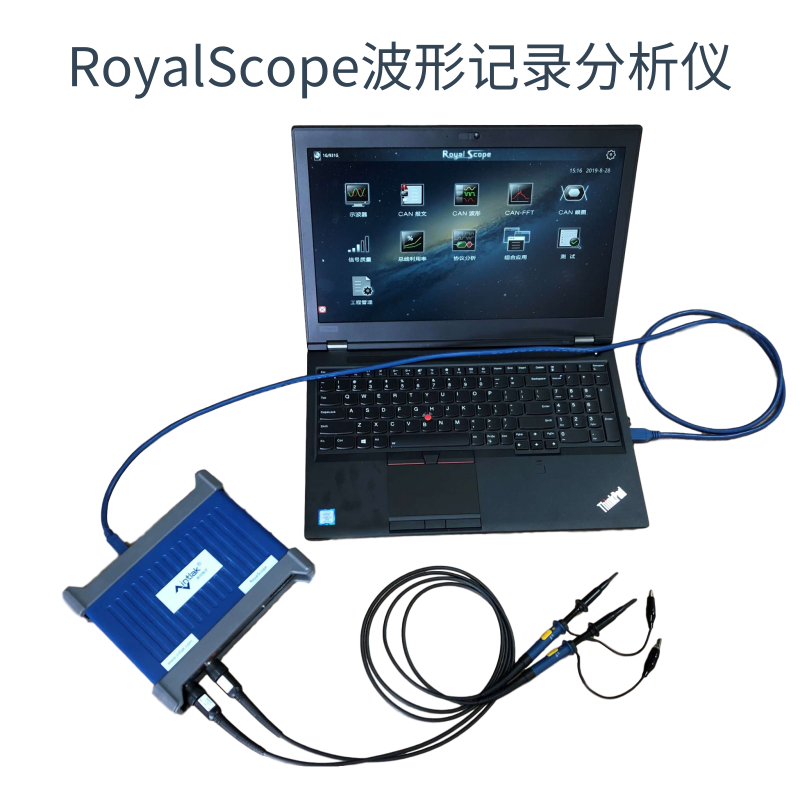

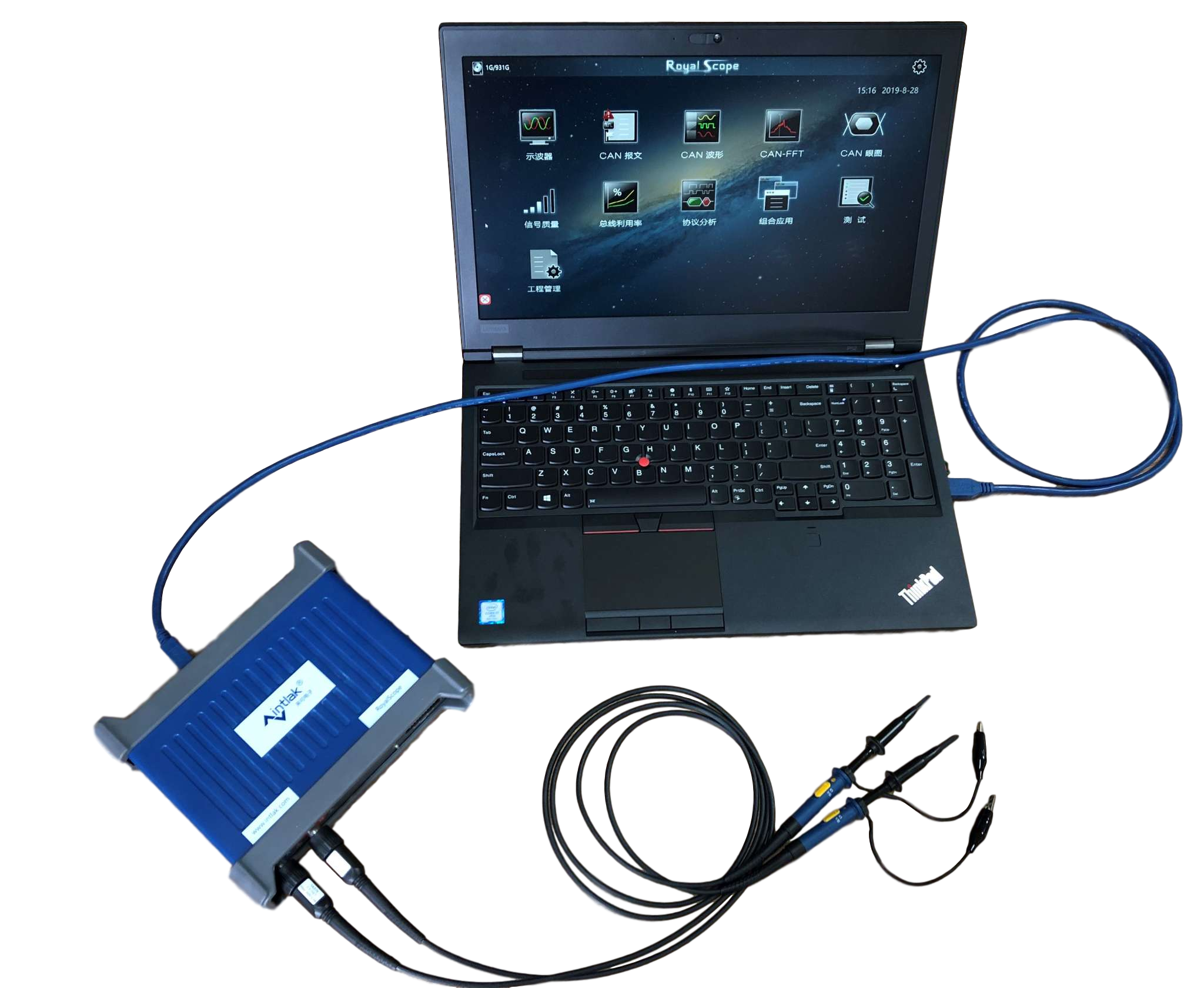

RoyalScope超长数据与波形记录分析仪,无论是CAN网络的“体检”和优化,还是CAN网络偶发性故障的排查和解决,RoyalScope都可以轻松胜任。这得益于RoyalScope强大的无盲区连续信号采样和波形海量存储功能,RoyalScope将连续采集的信号全部无遗漏的存储为波形,支持最大5200万CAN帧(1Mbps,8个数据字节)波形存储;得益于强大丰富的分析和统计工具,让用户洞悉数据,并根据分析和统计结果进行优化CAN网络和解决故障。


选型表:


模块功能项RoyalScope基础版
硬件波形测量通道1
波形存储容量1T
波形记录个数5200万个CAN帧波形(采样比50:1)
报文接收个数5200万帧(无波形、仅报文,支持6000亿个)
模拟带宽100MHz
垂直测量范围±20 mV 至 ±20 V 全量程,10个范围
自动量程调整支持
实时示波器支持
自动波特率侦测支持
最高采样率100MS/s

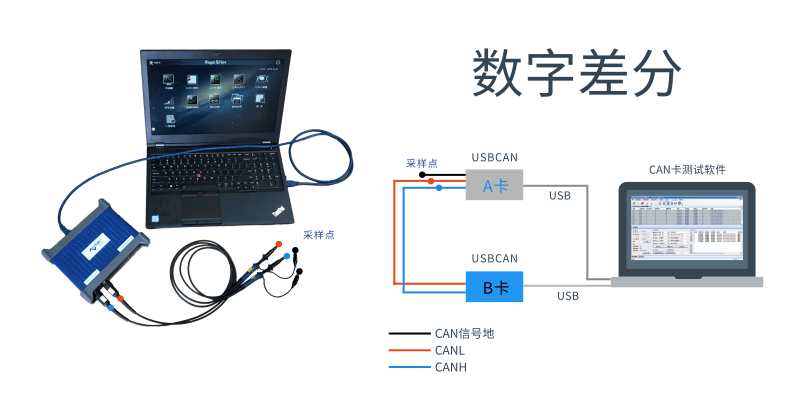

数字差分支持
硬件差分(隔离)支持
只听与应答模式切换支持
软件实时分析支持
帧统计支持
FFT统计支持
延时统计支持
边沿统计支持
流量分析支持
总线利用率支持
质量度分析支持
眼图分析支持
报文周期统计支持
事件标记记录支持
报文及协议发送支持
录播支持
触发发送支持
高层协议分析支持
协议自定义及分析支持
DBC文件解析支持
变量曲线绘制支持
变量仪表盘支持

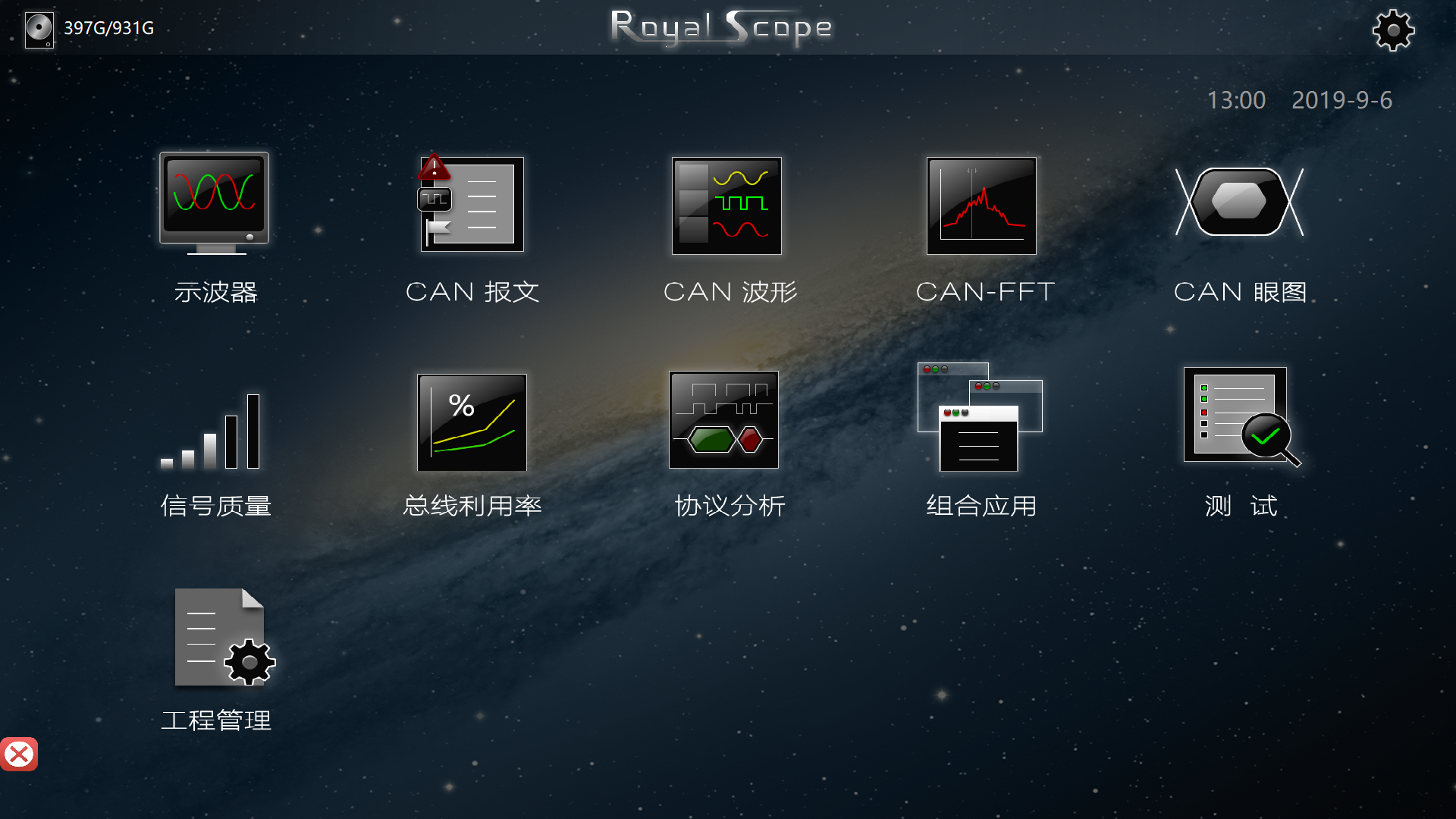

工程管理支持




CAN-bus网络偶发性故障排查和解决

已经成功为医疗设备、煤矿安全、工程机械和新能源汽车等CAN网络应用场合排除偶发性故障

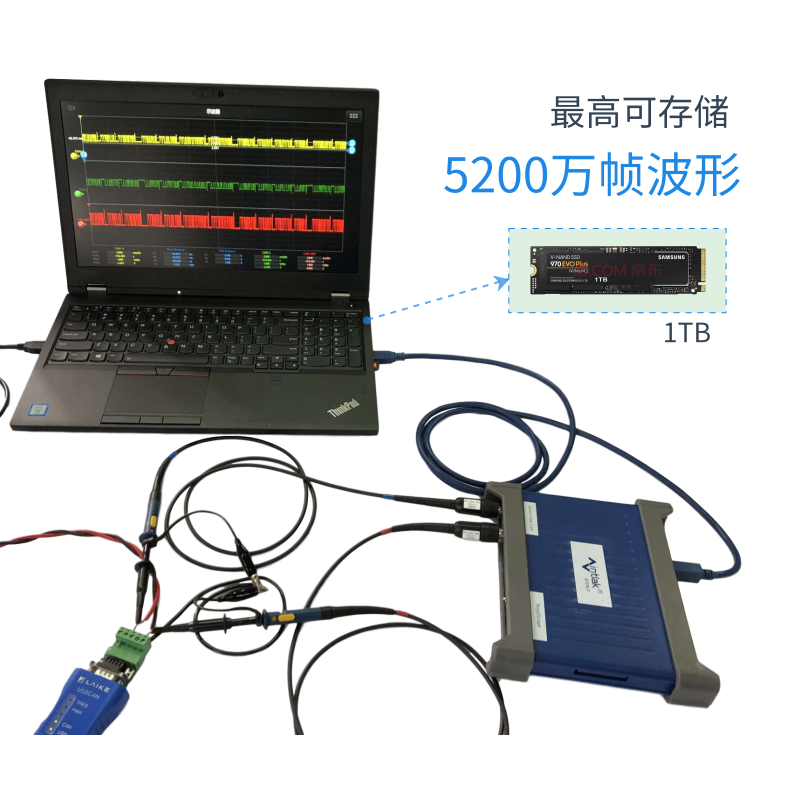

真正的无盲区连续信号采样和波形海量存储

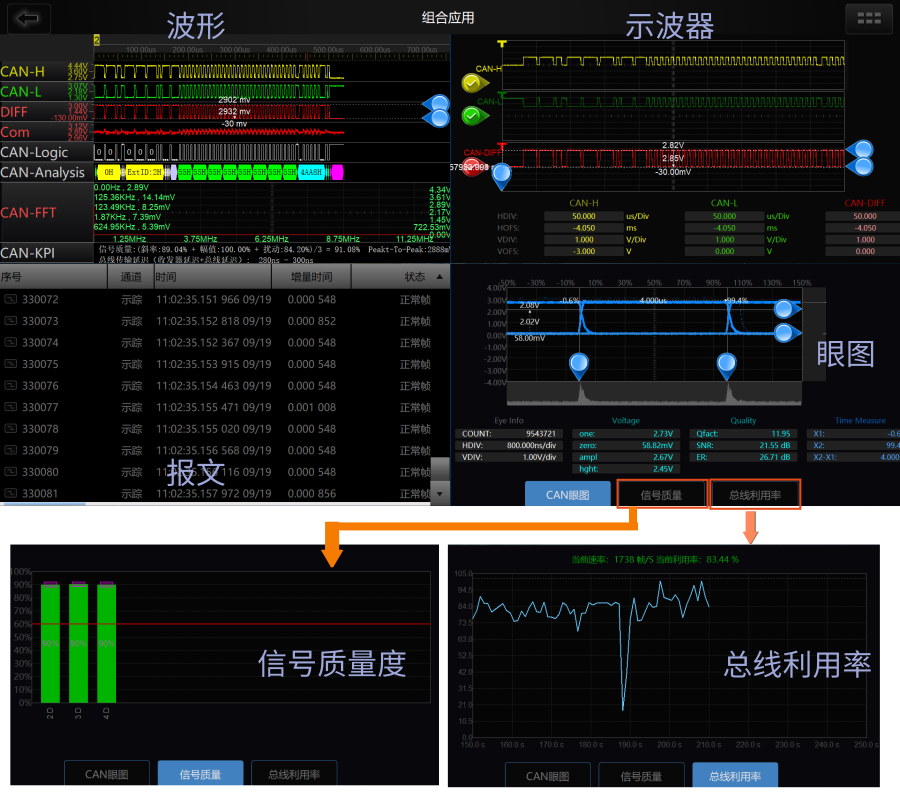

示波器、报文、波形、眼图、信号质量度、总线利用率对照查看


OSCI.png CANFrame.png CANWave.png CANEye.png Signal.png BusRadio.png

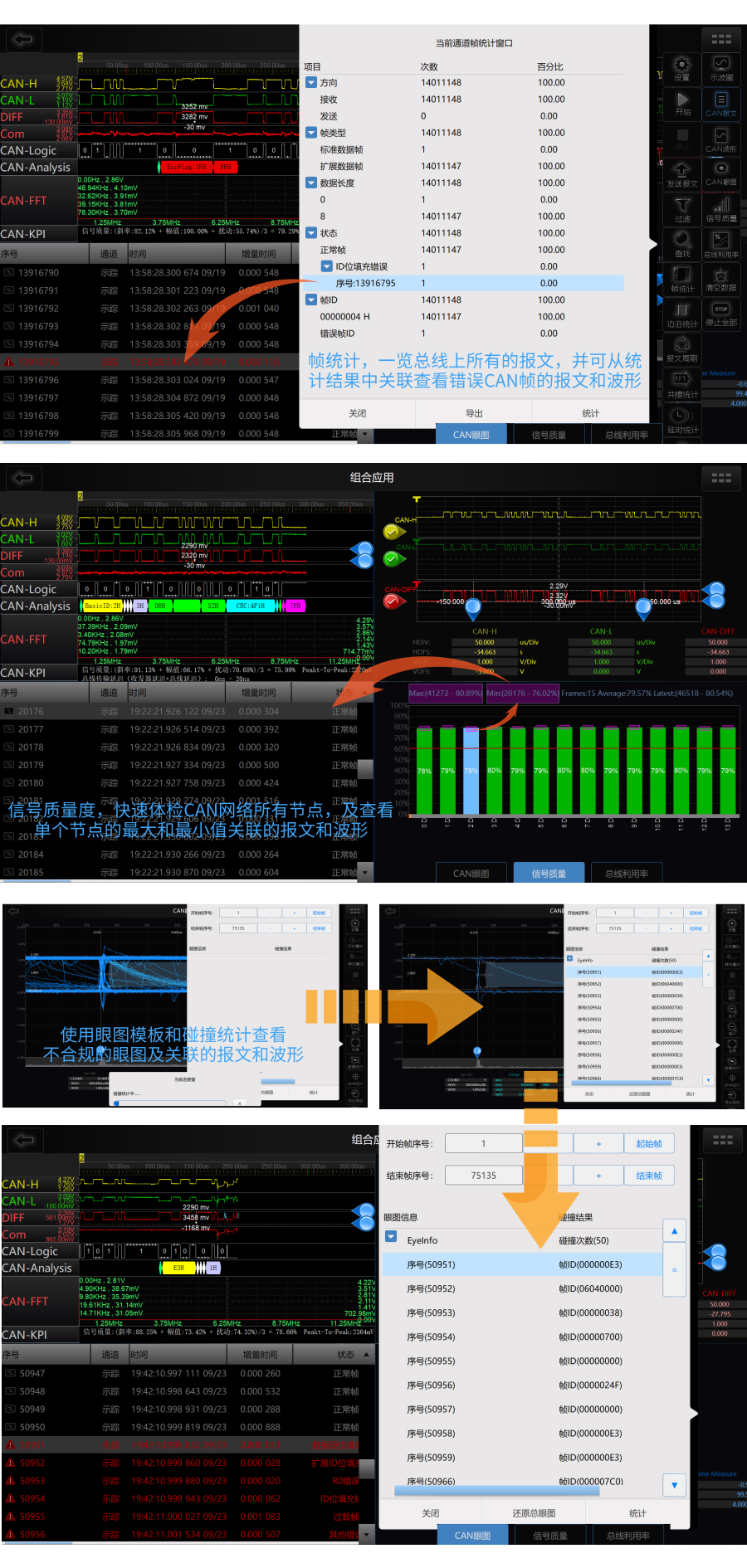

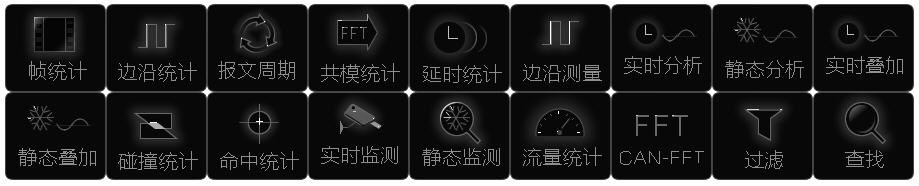

强大的统计分析工具

统计分析结果关联报文和波形,轻松排查总线故障

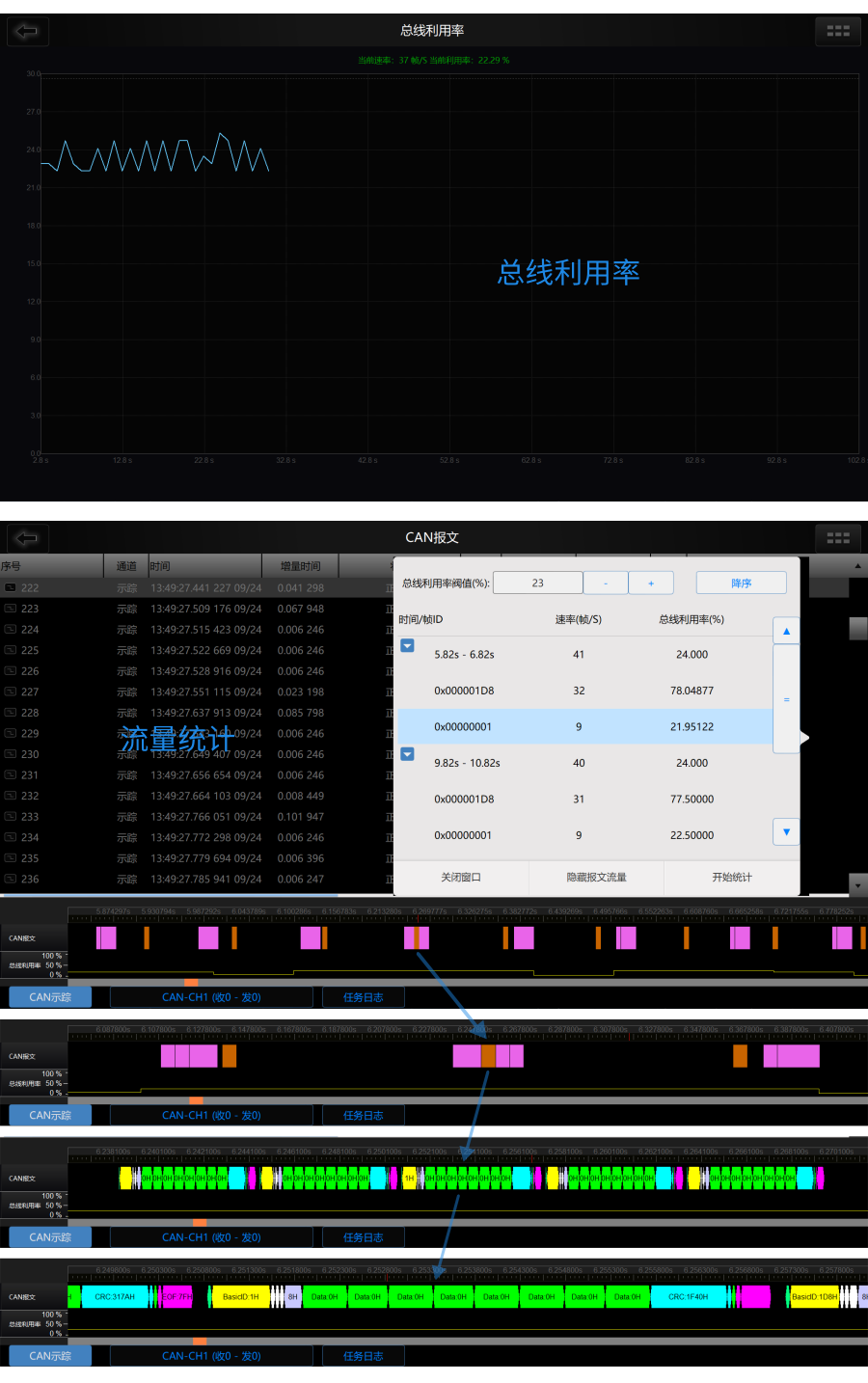

总线利用率和流量统计

可实时查看或回溯总线利用率,并可使用流量统计工具查看造成总线“堵塞”的报文ID



未命名@凡科快图 (60).png

未命名@凡科快图 (59).png
