can转光纤、can光端机、can光纤转换器如何选型

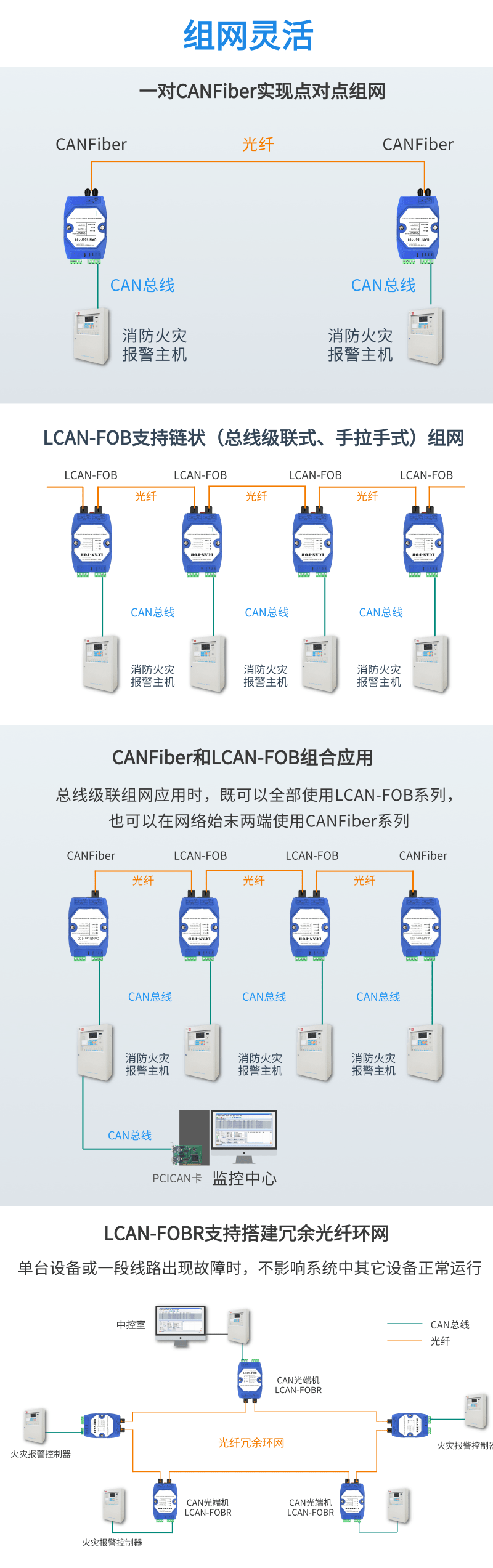

1、首先，根据组网方式的不同，can光端机分为点对点式CANFiber系列、总线级联式LCAN-FOB系列和环网冗余式LCAN-FOBR系列。

2、can光纤转换器选型

2-1　关于单模和多模

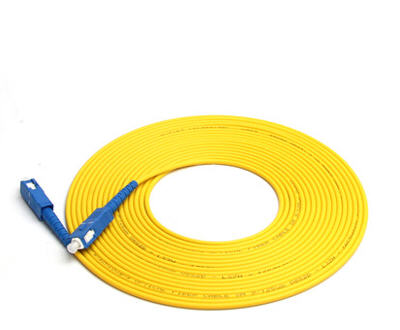

    单模光纤：典型的单模光纤是8和10µm的纤芯直径，包层直径为125µm，外层为黄色

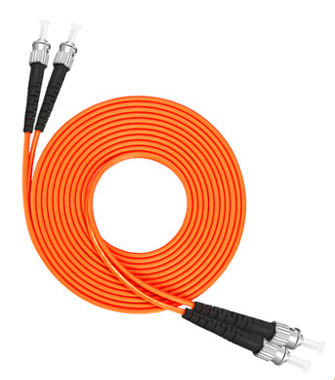

    多模光纤：通常的多模光纤是50和62.5µm的纤芯直径，包层直径为125µm，外层为橙红色。

    单模、多模需要根据现场布置的光纤类型确定，现场光纤为单模时，选型"S"；为多模时，选型"M"。

。

2-2　关于芯数，是指每路光通道的光纤芯数，用户可以根据要求选型单芯或双芯光通道。

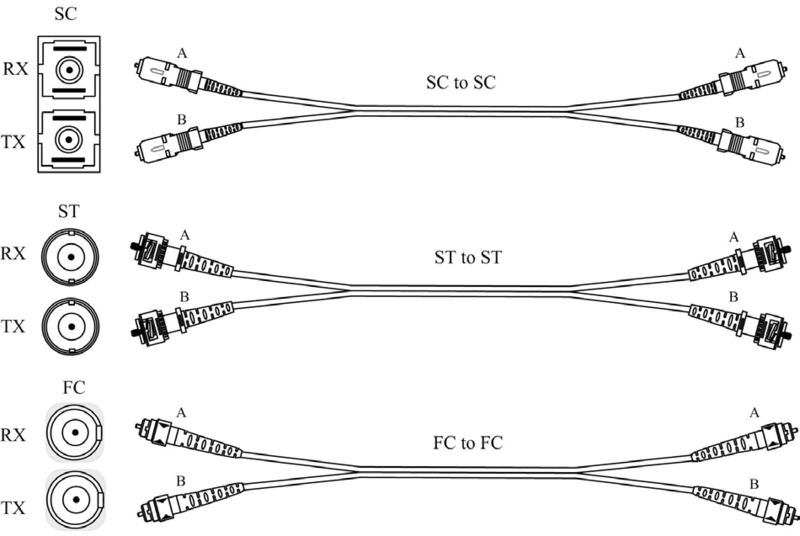

    以SC光纤接口的总线式CAN光纤转换为例，查看单芯和双芯光通道的区别：

2-3　使用单芯光通道时，必须是一个CAN光端机的TX光通道与另一个CAN光端机的RX光通道之间使用光纤连接。

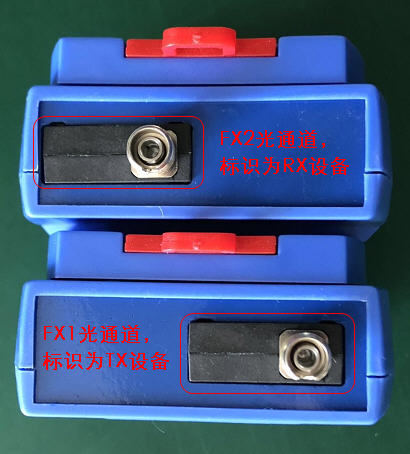

    例如：当点对点式can光纤转换器是单芯光通道时，使用一对时，两个设备是不同的，一个设备标识为RX设备，另一个设备标识为TX设备。

    以FC接口、单芯光通道的点对点式can光纤转换器为例：

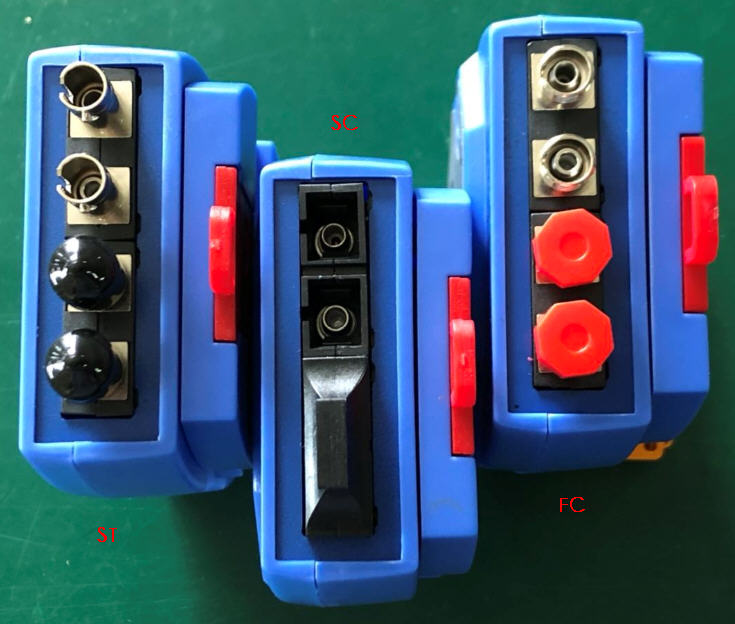

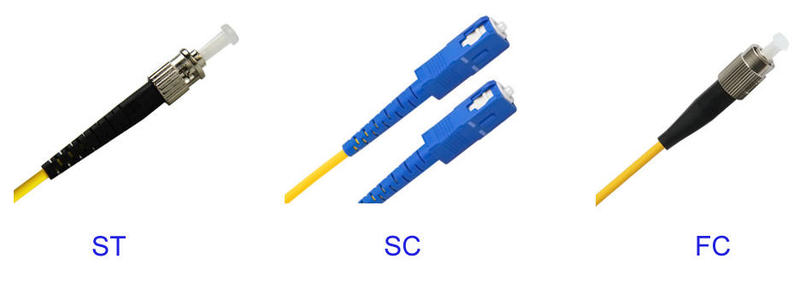

2-4　光纤接口，用户可以根据要求选型ST、SC或FC光纤接口

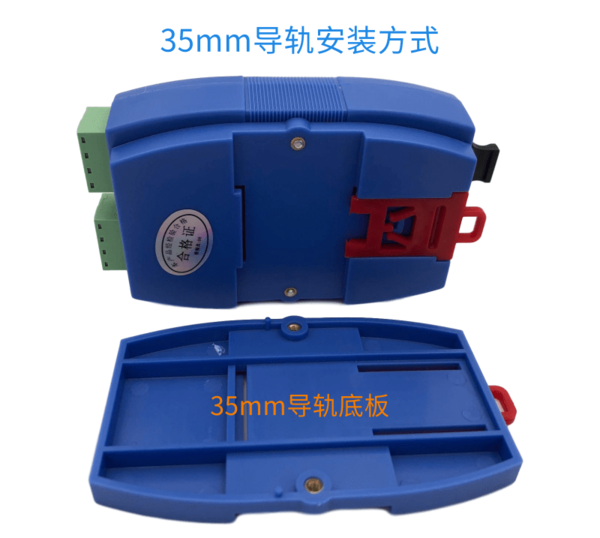

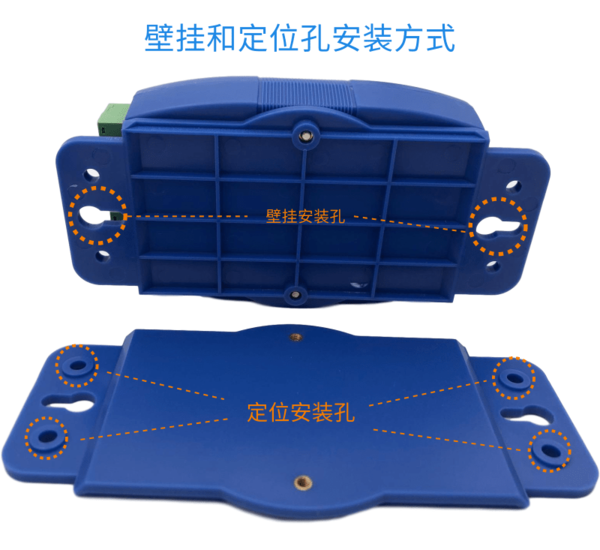

2-5　安装方式，提供两种底板供用户选择，一种是35mm导轨安装底板，另一种是壁挂或定位孔安装底板：

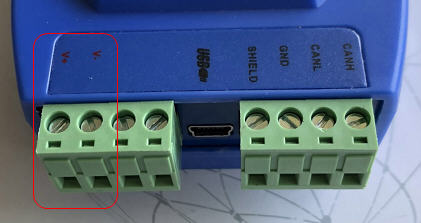

2-6　电源输入，支持6.5~32VDC、9~72VDC和85~264VAC输入：
