如何配置can转光纤、can光纤转换器、can光端机的工作参数

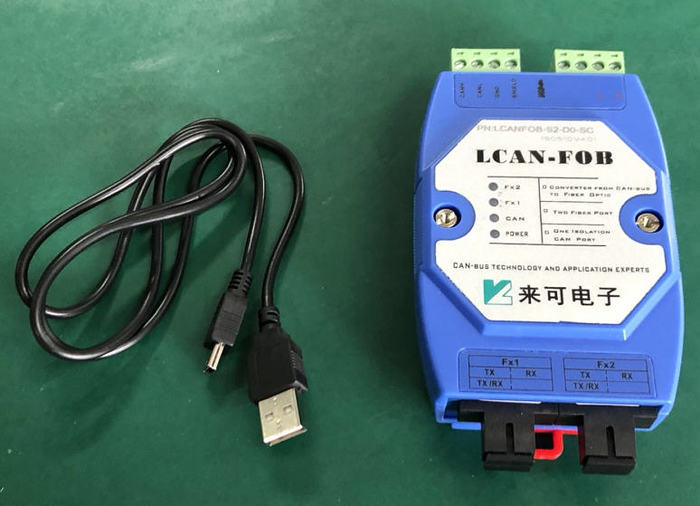

1、准备好can转光纤、can光纤转换器或can光端机设备一只，准备好随货附带的usb配置线一根。

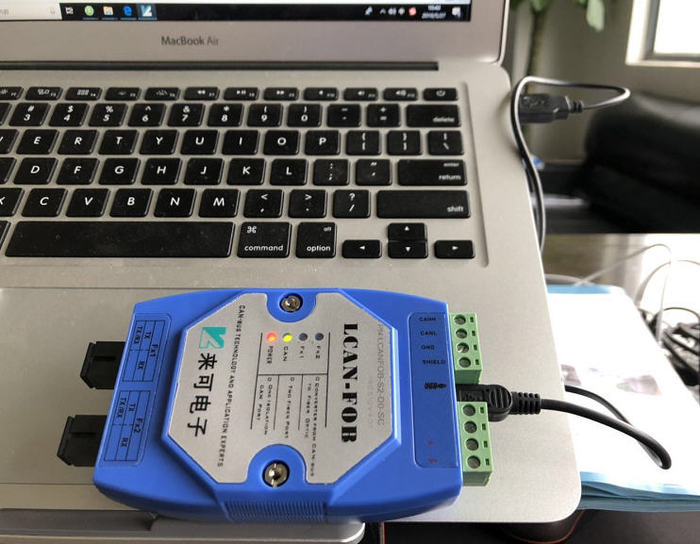

2、将usb配置线缆一端插can光纤转换器设备，另一端插入电脑usb口，can光纤转换器设备无需另外供电，正常连接后，如果连接正常、can光纤转换器设备工作正常，可以看到can转光纤设备指示灯power红色常亮、can绿色常亮。

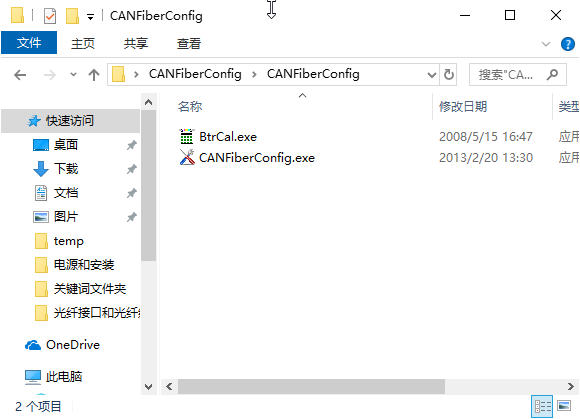

3、获取配置文件夹CANFiberConfig，文件夹里包含配置软件CANFiberConfig.exe和波特率计算器软件BtrCal.exe。配置软件CANFiberConfig.exe和波特率计算器软件BtrCal.exe都是绿色软件，无需安装，直接双击打开。

4、直接双击打开配置软件CANFiberConfig.exe

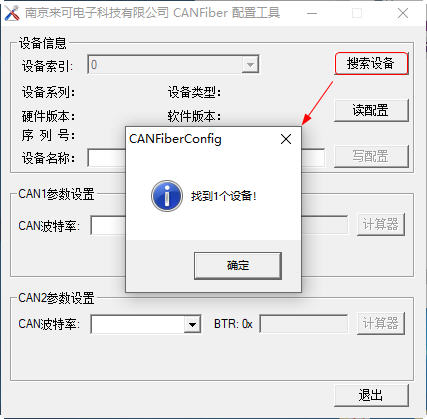

5、点击"搜索设备"按键，寻找设备。

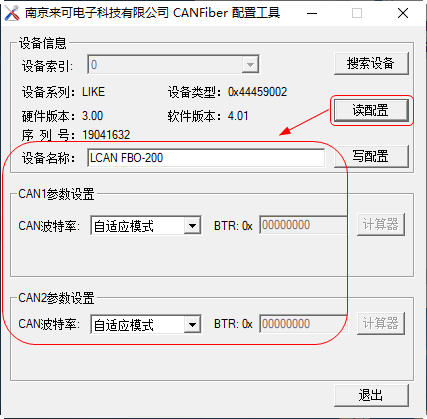

6、点击"读配置"按键，获取设备信息、CAN1参数设置和CAN2参数设置信息。

    注意1：CAN1参数设置是指设置can光纤转换器设备的can1通道的工作参数，CAN2参数设置是指设置CAN光纤转换器设备的can2通道的工作参数（预留，暂未启用），一般设置与can1相同的参数。

    注意2：can光纤转换器设备出厂默认参数："CAN波特率：自适应模式　BTR：0x00000000"。自适应模式下，can波特率自适应，无需设置，直接使用，波特率支持0~500Kbps。

    注意3：LCAN-FOBR只支持中继模式，默认参数是CAN波特率：北大青鸟，BTR：0x001A0055

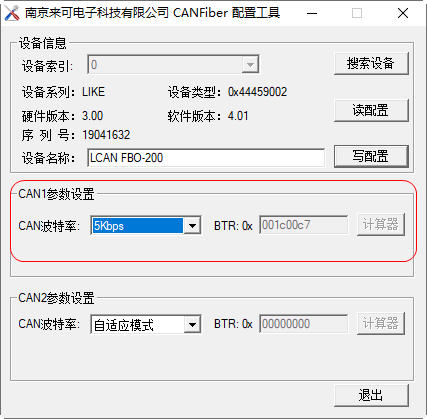

7、需要配置CAN1和CAN2波特率时，直接从CAN波特率选项框下拉列表中选取需要设置的can波特率，提供18个常用波特率供用户选用，最后点击"写配置"按键完成配置。

    注意：CAN1的波特率和CAN2的波特率可以一样，也可不同。CAN1的波特率需要与“can光纤转换器设备can通道所连的CAN节点”的波特率一致；而CAN2的波特率，当前，设置与CAN1波特率相同即可。

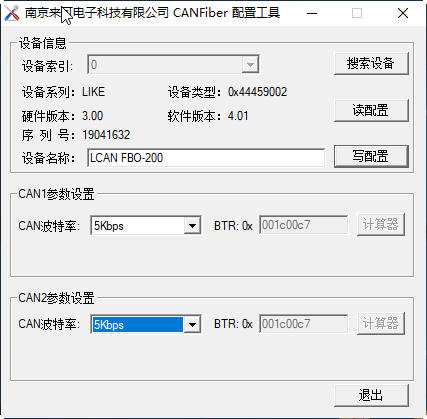

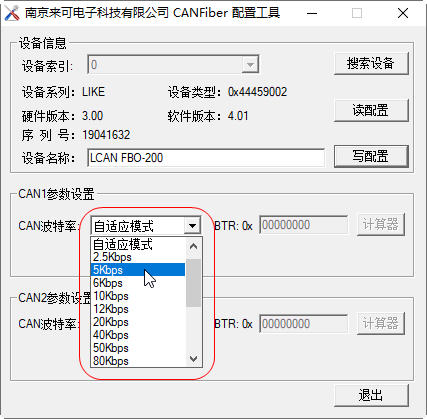

    如下图，CAN1和CAN2波特率全部设置为5Kbps：

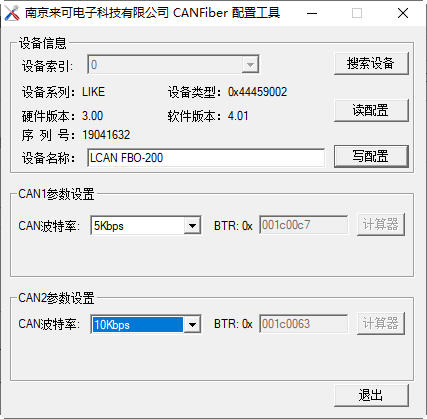

    CAN1和CAN2波特率不同时，如下图，CAN1波特率设置为5K，CAN2波特率设置为10K，最后点击"写配置"按键完成配置：

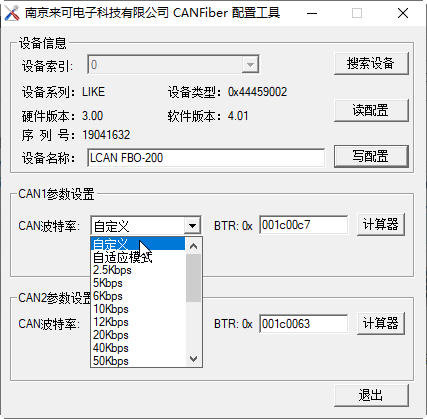

8、如果18个常用波特率中没有用户需要的波特率，则用户可以自定义波特率：

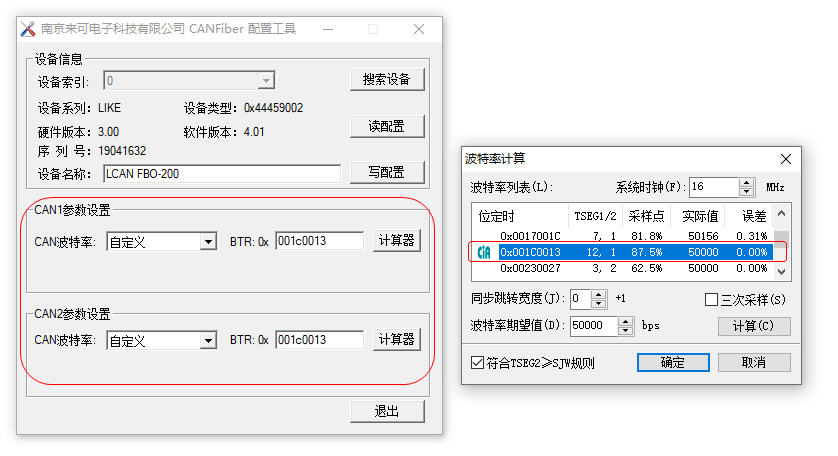

    使用提供的波特率计算器软件BtrCal.exe计算自定义波特率，例如：波特率是50Kbps时，计算出的数值是0x001C0013，将“001C0013”这个值填写到配置软件CANFiberConfig的CAN参数设置的"BTR:0x"填写框中，最后点击"写配置"按键完成配置。
