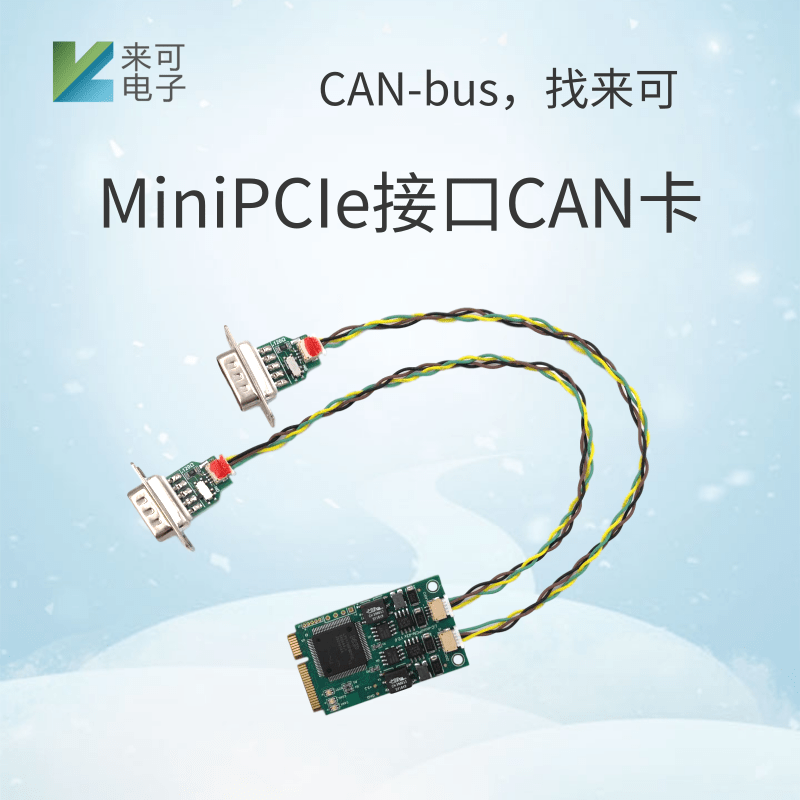

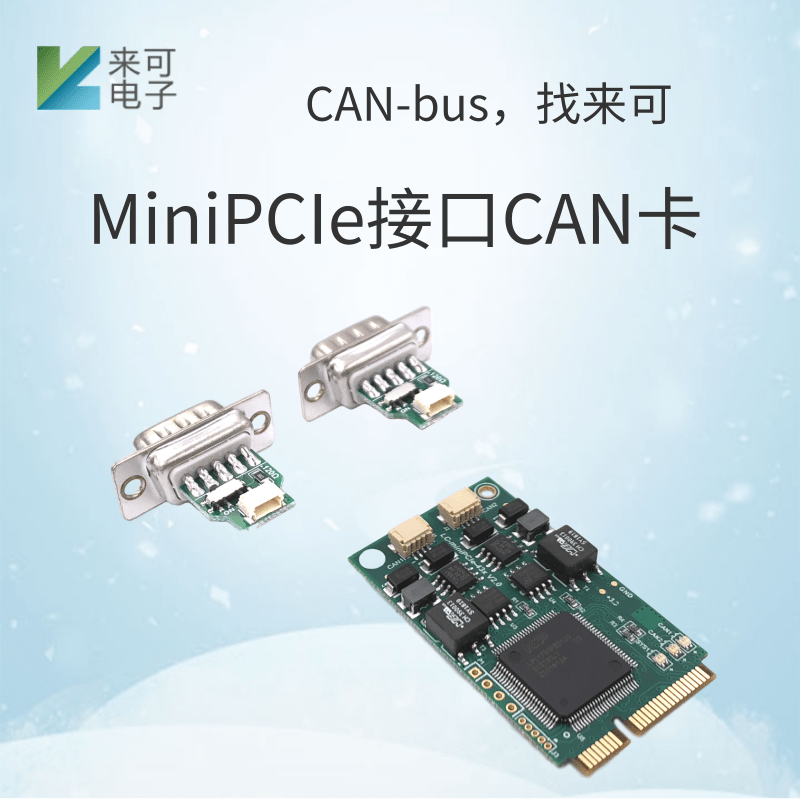

产品介绍：

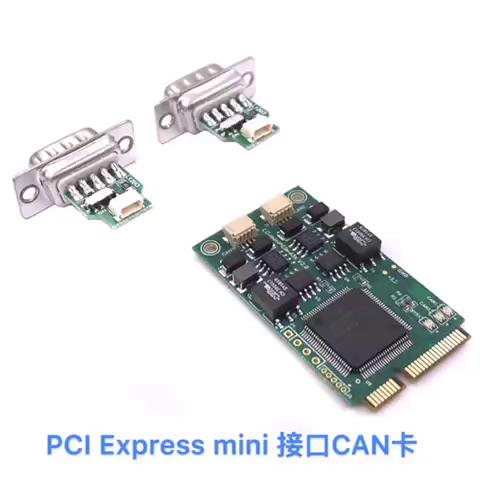

MCIeCAN系列miniPCIe接口CAN卡，具有1~2路CAN通道和一路PCI Express mini接口，插到工控机或单板电脑的PCI Expressmini卡槽上，快速扩展出1~2路CAN通道。CAN接口电气隔离高达2500VDC，具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业级，通过CE-EMC和FCC认证。
配套测试软件LCANTest使用，接收、发送、查看、分析、记录、回放CAN报文；配套丰富驱动；配套包含库函数、库函数调用说明和丰富例程的二次开发资料包；提供全程专家指导服务。
产品特性：
﹂ PCI Express mini卡槽扩展CAN通道
﹂ 30×51×6.35mm极小体积
﹂ 使用UL认证CAN-bus专用双绞线
﹂ 使用高规格品牌镀金接插件
﹂ CAN波特率支持5Kbps～1Mbps
﹂ 符合CAN 2.0A/2.0B规范
﹂ 最高帧流量高达14000帧/s
﹂ 1~2路CAN通道(ISO 11898-2)

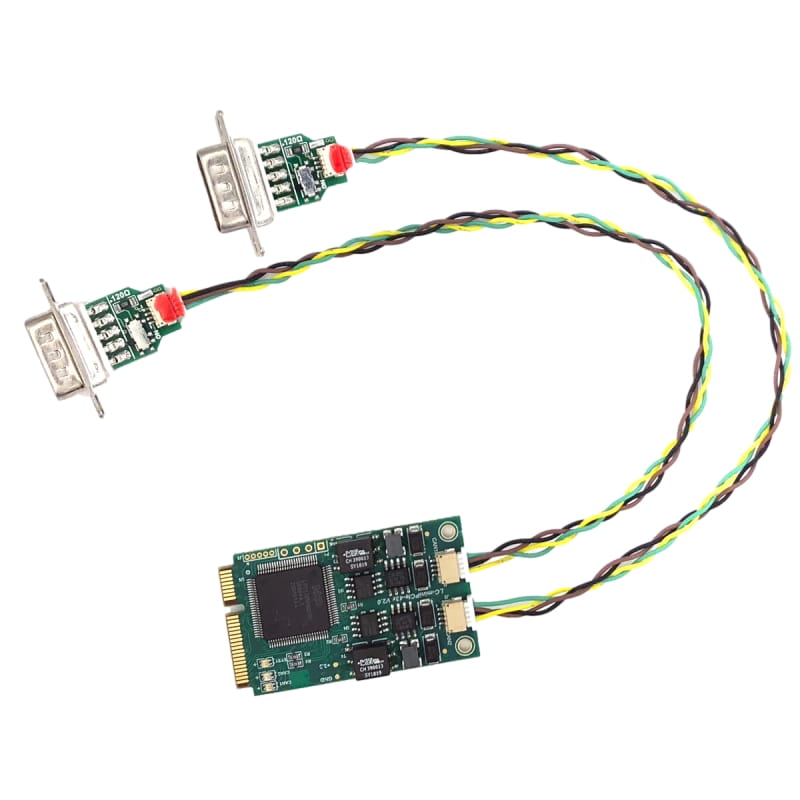

﹂ 经由连接线和D-Sub 9针接口板引出CAN接口
﹂ CAN接口电气隔离高达2500VDC，每路CAN通道独立隔离
﹂ 板载120欧姆终端电阻，拨动开关开启或或关闭
﹂ 提供Windows、QNX、Vxworks、Linux/Ubuntu、Intime等的驱动和二次开发资料包
﹂ 提供主流开发环境例程源码
﹂ 工作温度：-40℃至+85℃
﹂ 接口防浪涌、防脉冲群、ESD保护设计
﹂ 通过CE-EMC、FCC认证

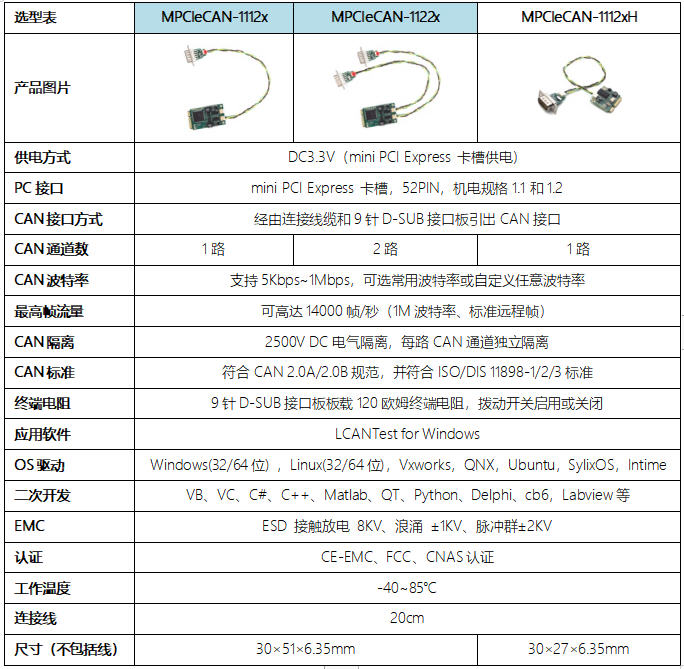

产品选型
MPCIeCAN 和MPCIeCAN-H系列miniPCIe接口CAN卡提供1或2路CAN通道、全卡或半卡两种尺寸，分为三个型号系列
在售型号 | 通道数 | OS支持 |
MPCIeCAN-11121 | 1 | Windows |
MPCIeCAN -11221 | 2 | Windows |
MPCIeCAN -11121H | 1 | Windows |
MPCIeCAN-11122 | 1 | Linux/Ubuntu |
MPCIeCAN -11222 | 2 | Linux/Ubuntu |
MPCIeCAN -11122H | 1 | Linux/Ubuntu |
MPCIeCAN -11223 | 2 | SylixOS |
MPCIeCAN -11224 | 2 | Vxworks |
MPCIeCAN -11225 | 2 | QNX |
MPCIeCAN -11226 | 2 | Intime |

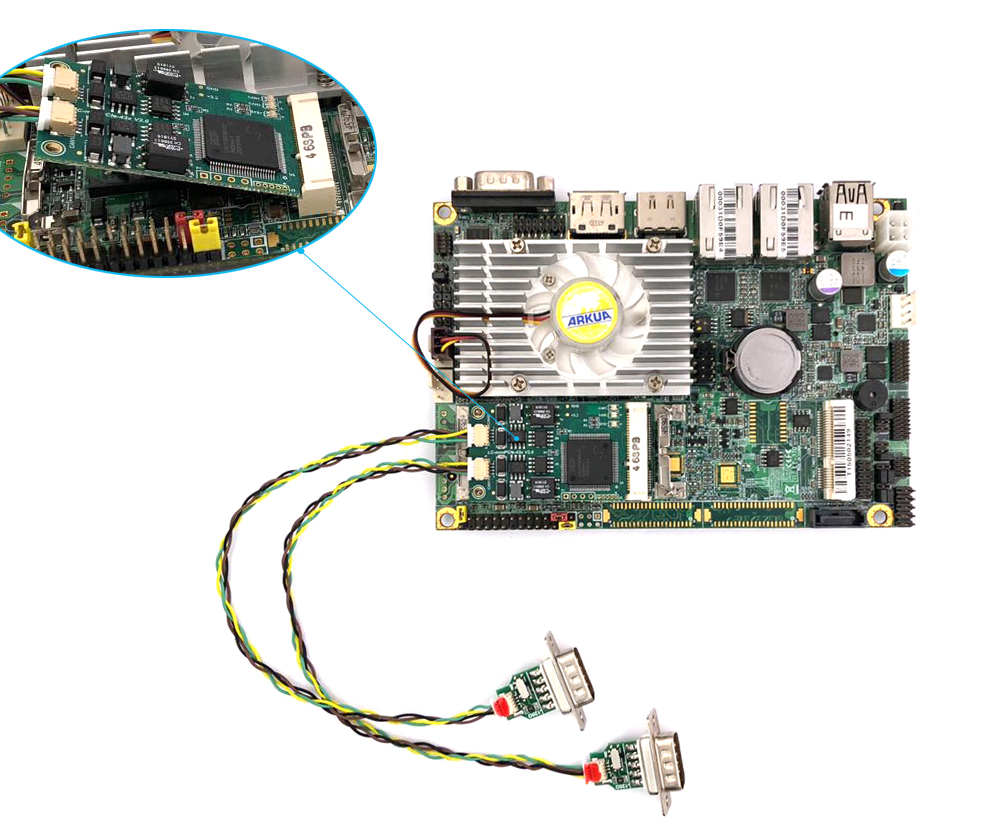

方便集成、快速扩展
PCI Express mini卡槽的工控机或单板电脑快速扩展CAN通道的利器
操作系统支持

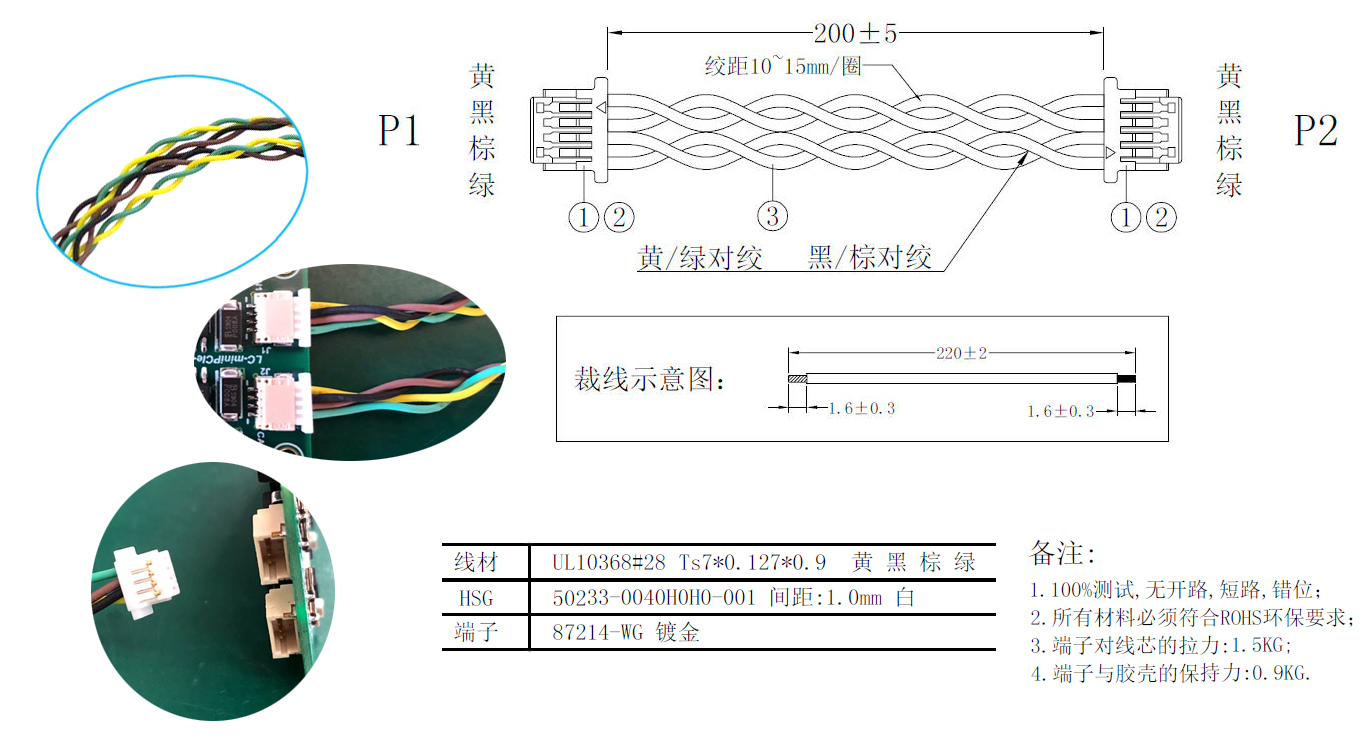

CAN-bus专用双绞线缆和品牌镀金接插件
线材：UL10368#28 Ts 7×0.127×0.9 黄 黑 棕 绿
HSG：50233-0040H0H0-001 间距：1.0mm 白
端子：87214-WG 镀金

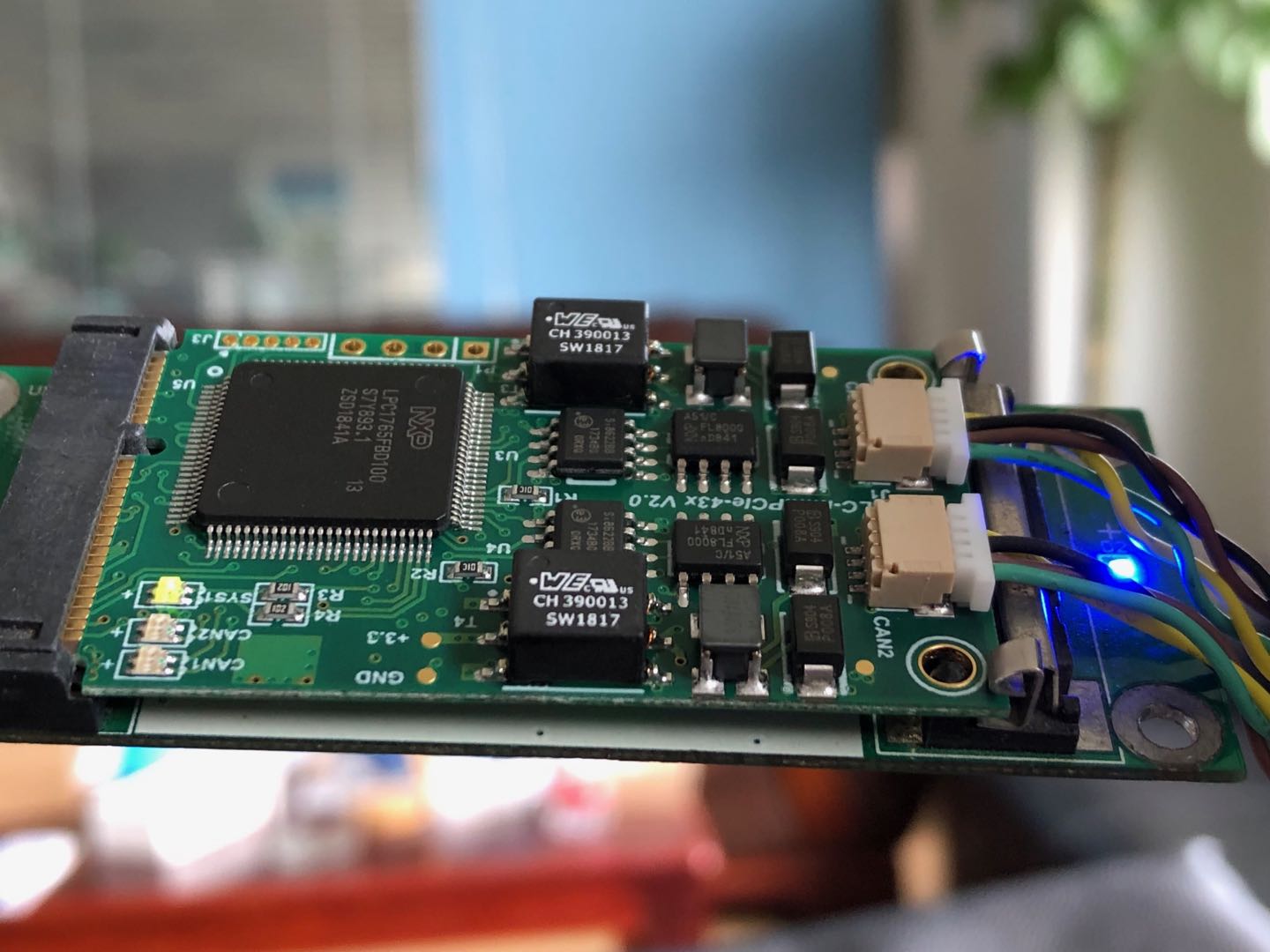

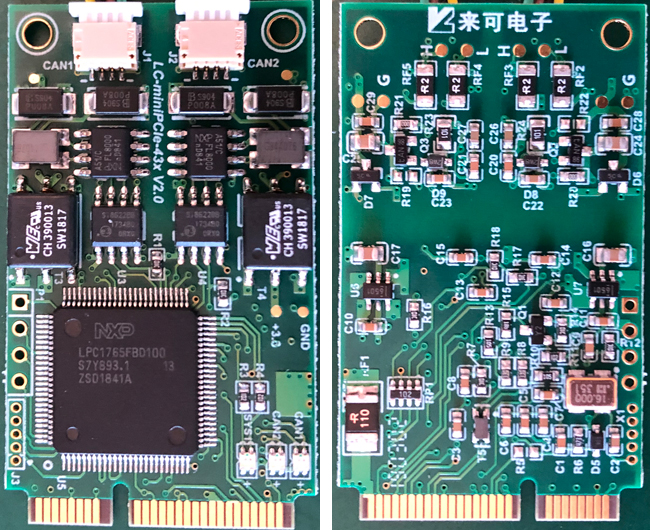

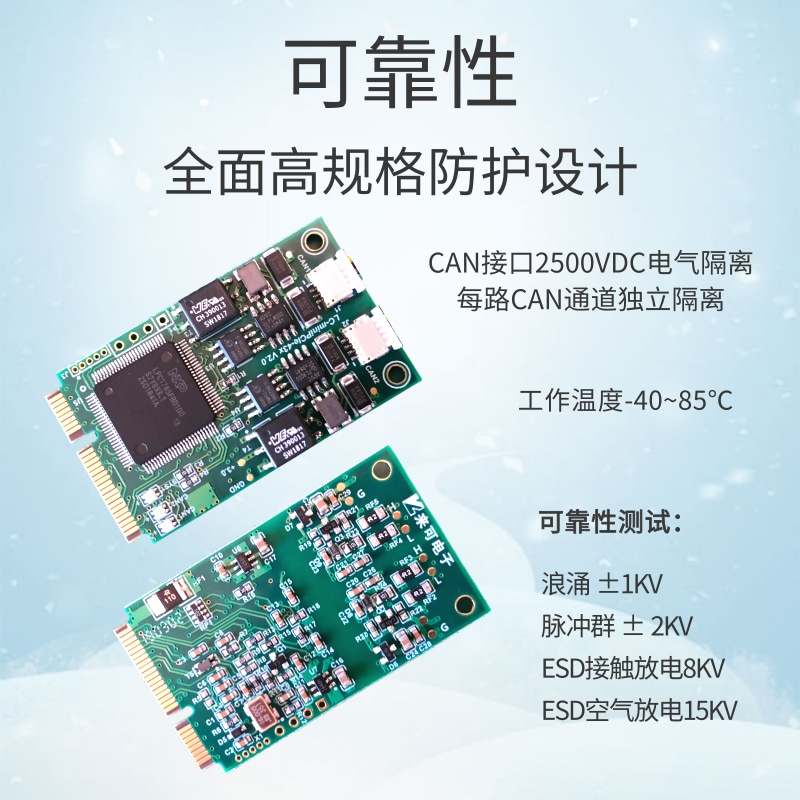

可靠性
品牌镀金连接器，CAN通道电气隔离高达2500VDC，UL认证高规格CAN总线专用双绞线缆，全面高规格防护设计，具有优秀的EMC性能

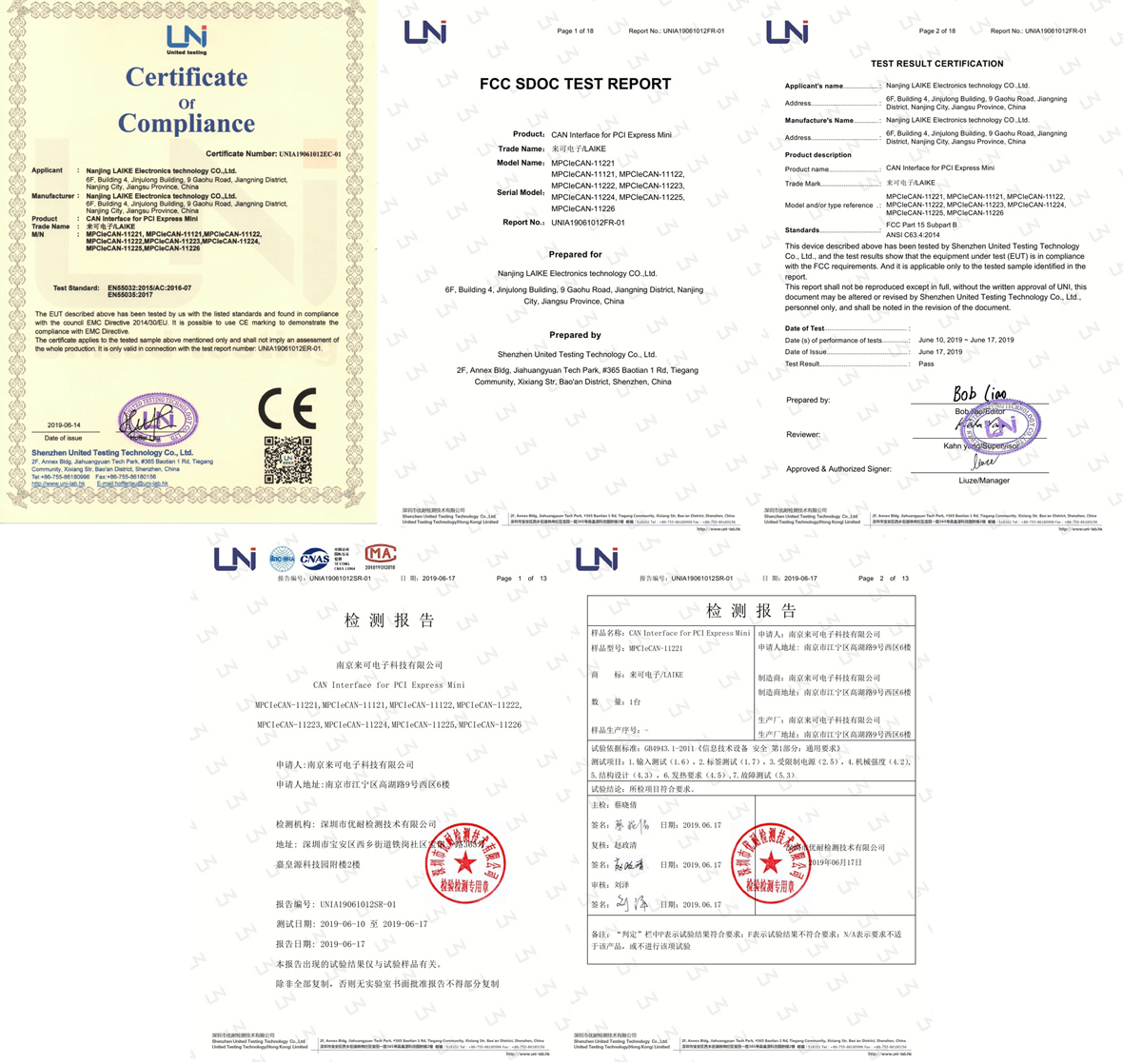

CE-EMC、FCC认证证书和质检报告
驱动
提供对Windows(32/64位) ，Linux/ Ubuntu (32/64位)，Vxworks，QNX， SylixOS，Intime等系统的支持。
二次开发资料
配套的二次开发资料包中包含鼎泰库、库函数应用手册和众多例程。
库函数（动态链接库）
丰富例程
提供VC、VB、C#、Delphi 7、Labview、QT等主流开发环境例程源码。
