LCAN-CON
分享到:
LCAN-CON
产品详情
规格参数
资料下载
知识问答

LCAN-CON系列CAN 总线连接器专为波特率高达1 Mbps的 CAN系统设计。在工程现场,它能够快速、便捷的完成总线电缆传入和传出的连接。

LCAN-CON-SCF001是180°电缆走线角度、一个9孔D-Sub母插座、6pin接线端子的快速连接器。

LCAN-CON-RCF系列包括二种快速连接器: LCAN-CON-RCF002是90°直角电缆走线角度、一个9孔D-sub母插座、6口接线端子和螺杆连接的快速连接器;LCAN-CON-RCF003是90°直角电缆走线角度、一个9针D-SUB公插座、6口接线端子、螺杆连接的快速连接器。

所有类型内部都已经集成终端电阻,外部可使用滑动开关启用。启用时,传出的总线段同时被禁用,这使得它更易于逐段启动,从而防止不正确的终止。除了这个,高品质的屏蔽连接器外壳也确保其,即使在最高传输波特率时,也具有极高的抗干扰性能。

连接器是专为所有标准的CAN总线电缆设计的,遵循CIA建议草案303-1,外径为8毫米。


自带终端电阻拨码开关

LCAN-CON系列连接器,可设置进线和出线,自带终端电阻拨码开关,方便施工





三种接头类型方便用户选择

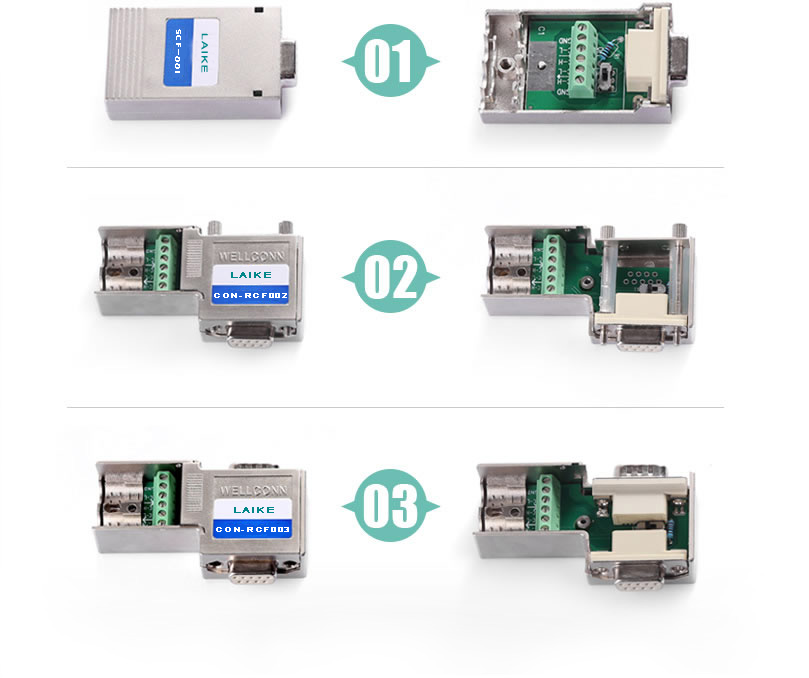

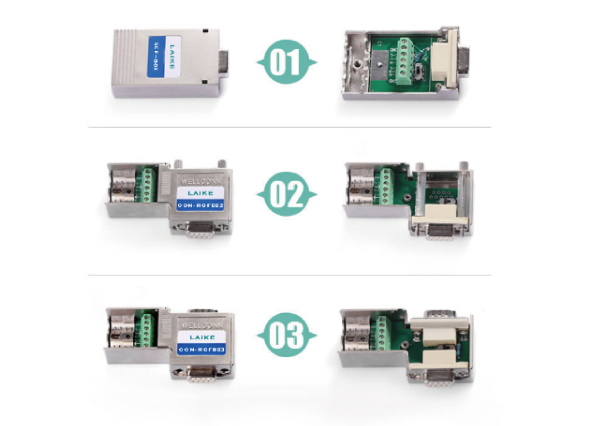

三种接头类型方便用户选择,LCAN-CON-SCF001,LCAN-CON-RCF002,LCAN-CON-RCF003

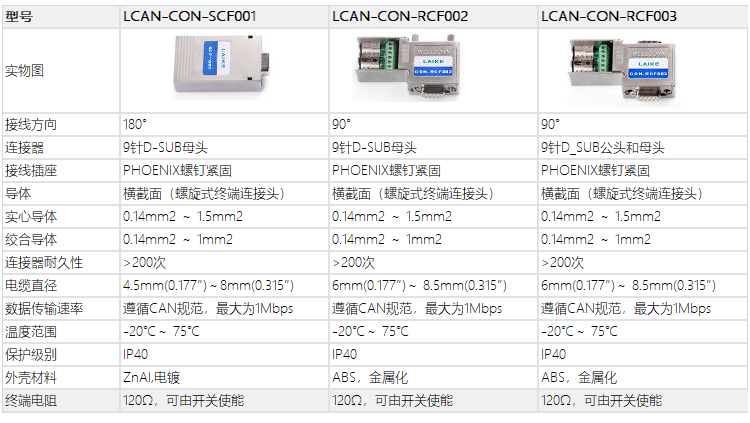

连接器选型表






使用的线缆

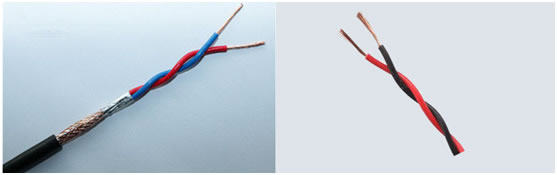

连接器支持带屏蔽层的双绞电缆线和无屏蔽层的普通双绞线

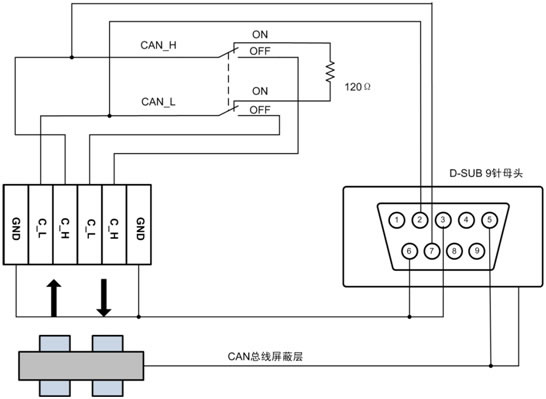

LCAN-CON-SCF001内部电路图





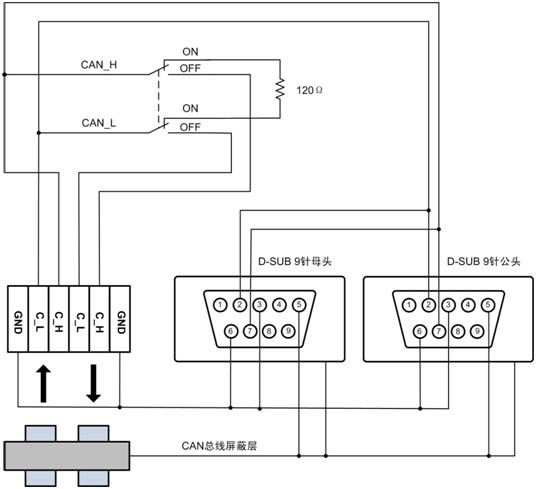

LCAN-CON-RCF002内部电路图

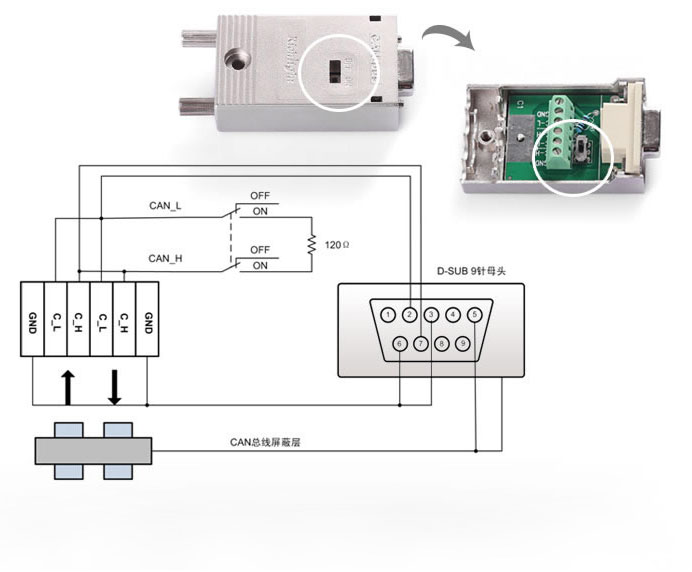

LCAN-CON-RCF003内部电路图





管脚定义

PHOENIX插座9孔 D-Sub插座信号
1,63,6CAN_GND
2,42CAN_L
3,57CAN_H
金属外壳5CAN总线屏蔽层

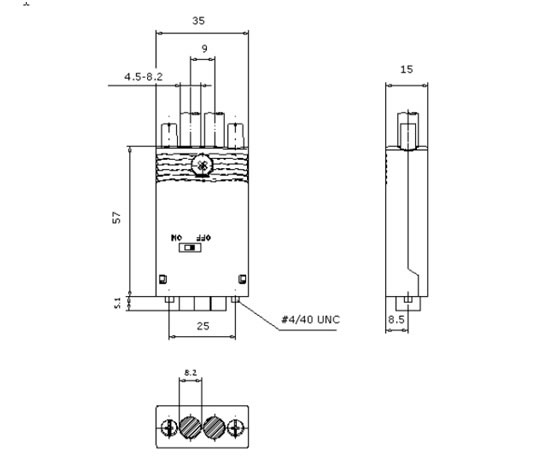

机械尺寸
