提供两端9孔D-Sub连接器的连接线缆、9孔D-Sub到OBD-2的连接线缆、9孔D-Sub到HD系列Deutsch的连接线缆、OBD-2母头到9针HD系列Deutsch的连接线缆。


LCAN-Cable J1939

9孔D-Sub到HD系列Deutsch的连接线缆


SAE J1939协议为拖拉机、工程机械和农业机械等重型车辆的各个组件之间的通讯和诊断确定CAN报文的标准规范。在这些领域,坚固的DEUTSCH 连接器常被用来作为板载诊断连接。LCAN-Cable J1939适配器电缆将DEUTSCH 连接器上的CAN线转为D-SUB连接器上的CAN线,从而方便连接CAN卡。

其它长度和特殊的电缆可以按要求定制。

特点

9孔D-SUB插座(遵循CiA® 102规范) 到 9孔的HD系列Deutsch连接器;

Deutsch连接器引脚分配:

    C: CAN-High;

    D: CAN-Low;

    E: CAN-Shield;

长度1m;

无终端电阻.



LCAN-Cable OBD-2

9孔D-Sub到OBD-2公头的连接线缆


现代汽车一般都有一个OBD-2接口,用来连接各种各样的诊断和测试工具。LCAN-Cable OBD-2这个带适配器的电缆可将OBD-2连接器上的CAN线转为D-SUB连接器上CAN线,从而方便连接CAN卡。

其它长度和特殊的电缆可以按要求定制。

特点

9孔D-SUB插座(遵循CiA® 102规范)

OBD-2连接器,CAN信号分配:

       Pin 6: CAN High (J-2284);

       Pin 14: CAN Low (J-2284)

长度1m;

无终端电阻;

插头里OBD-2的所有引脚是齐全的,可以根据客户要求进行分配.



LCAN-Cable 1 和 LCAN-Cable 2

两端9孔D-Sub连接器的连接线缆




RTEmagicC_PCAN-Kabel-1_Connection_02_gif.gif      RTEmagicC_PCAN-Kabel-2_Connection_02_gif.gif


电缆是布置CAN总线所必需的,这些电缆专为CAN环境特别设计。两个高速CAN集线器简单直连的话,可以使用集成了终端的LCAN-Cable 2。LCAN-Cable 2非常适用于把包含有螺丝口的CAN总线和独立的终端(比如说PCAN-T适配器或者PCAN-Term等)连接起来。

规格

双端都有9针D-Sub连接器(遵守 CiA 102协议)

长度可达2.0 m (根据用户需要,也可以定制其它长度)

屏蔽端连接到地

LCAN-Cable 1没有终端电阻

LCAN-Cable 2有120欧姆的终端电阻

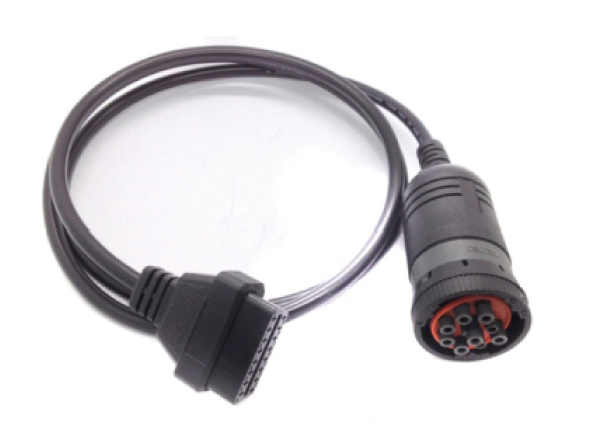

LCAN-Cable J1939-OBD-2

OBD-2母头到9针HD系列Deutsch的连接线缆


SAE J1939协议为拖拉机、工程机械和农业机械等重型车辆的各个组件之间的通讯和诊断确定CAN报文的标准规范。在这些领域,坚固的DEUTSCH 连接器常被用来作为板载诊断连接。现代汽车一般都有一个OBD-2接口,用来连接各种各样的诊断和测试工具。一些应用中,DEUTSCH 连接器上的CAN线转为OBD-2接口上的CAN线需要相连,LCAN-Cable J1939-OBD-2可以完成连接。

规格

OBD-2连接器,CAN信号分配:

    Pin 6: CAN High (J-2284);

    Pin 14: CAN Low (J-2284)

Deutsch连接器引脚分配:

    C: CAN-High;

    D: CAN-Low;

    E: CAN-Shield;

长度1m;

无终端电阻.
