USBCANFD
规格: 便携式CANFD分析仪
功能: USB转CANFD,测试、调试下载工具
产品详情
规格参数
资料下载
知识问答

产品简介:

CAN FD适配器USBCANFD可通过USB把CAN FD和CAN网络连接到电脑。使用简单方便,便于携带。

新的CAN FD标准 (具有灵活速率的CAN) 主要特点是更高的带宽传输数据,每个CAN FD帧中最大64个数据字节 (代替目前的8个数据字节) ,传输速率最大可以达到12Mbit/s。CAN FD向下兼容CAN 2.0 A/B标准,因此CAN FD节点可用于现有的CAN网络。但是,在这种情况下,CAN FD扩展不适用。

USBCANFD支持每个CAN FD帧中最大64个数据字节、传输速率最大可以达到5Mbit/s,支持ISO/Basch CANFD标准和480Mbps的高速USB2.0。

并提供Windows(32/64位)、Linux(32/64位)操作系统下驱动和编程接口。

特点:

  • 高速USB 2.0接口(480Mbps), 兼容USB 1.1和3.0;

  • 符合CAN规范2.0A/B 和 FD;

  • CANFD支持ISO和Non-ISO标准;

  • CAN-FD数据域(64 bytes max.)最大波特率支持40kbit/s~5Mbit/s;

  • CAN波特率支持40kbit/s~1Mbit/s;

  • 1路高速CAN通道(ISO 11898-2);

  • CAN接口连接方式是9-pin的公头D-Sub(符合CIA@303-1);

  • 内置120Ω终端电阻,发命令开关;

  • ARM 32位Cortex-M3 CPU集成CANFD控制器;

  • NXP TJA1057T CANFD收发器;

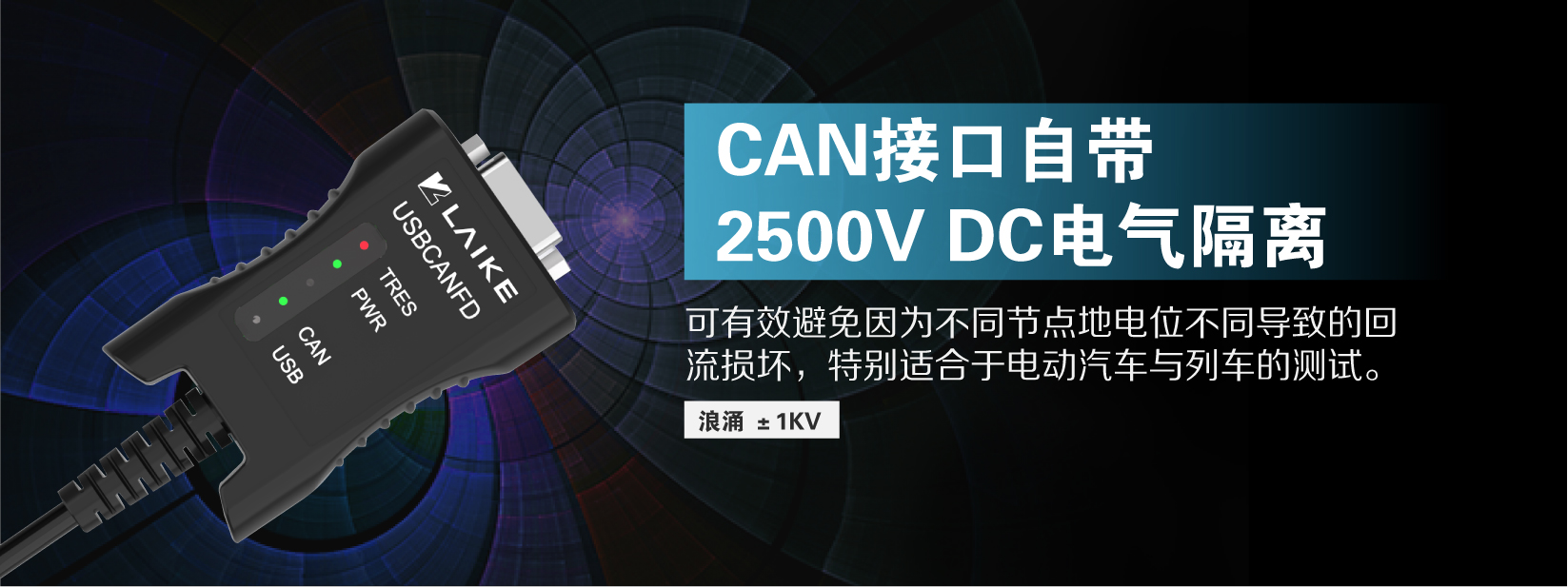

  • CAN接口支持2500V DC电气隔离;

  • 宽工作温度范围-40℃~+85℃;

  • 提供Windows(32/64位)、Linux(32/64位)操作系统下驱动和编程接口;

  • 提供Windows下免费的监测软件LCANTest(3.1.0版本及以上)。














引脚定义和LED指示灯

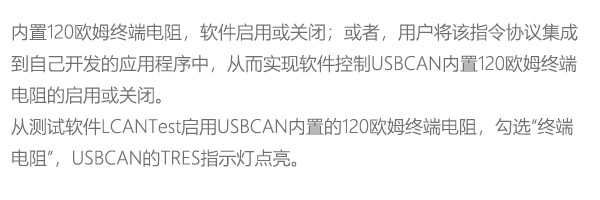

终端电阻




尺寸
