产品详情
LCAN-FOBR
规格: 环网冗余式CAN/光纤转换器
功能: 冗余光纤环网连通CAN网络
产品详情
规格参数
资料下载
知识问答

产品简介:

LCAN-FOBR系列环网冗余式CAN光纤转换器提供二路光通道和一路CAN通道,实现CAN与光纤之间的双向数据智能转换。每个通道独立隔离,每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离,电源输入防反设计,支持DC 12V、24V、48V和AC220V输入;具有优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、浪涌±1KV、脉冲群±2KV,工业四级,符合CE-EMC、IEC/EN61000-4-2/4/5标准;符合矿用本质安全设计规范,可提供认证所需的原理图、PCB等资料。

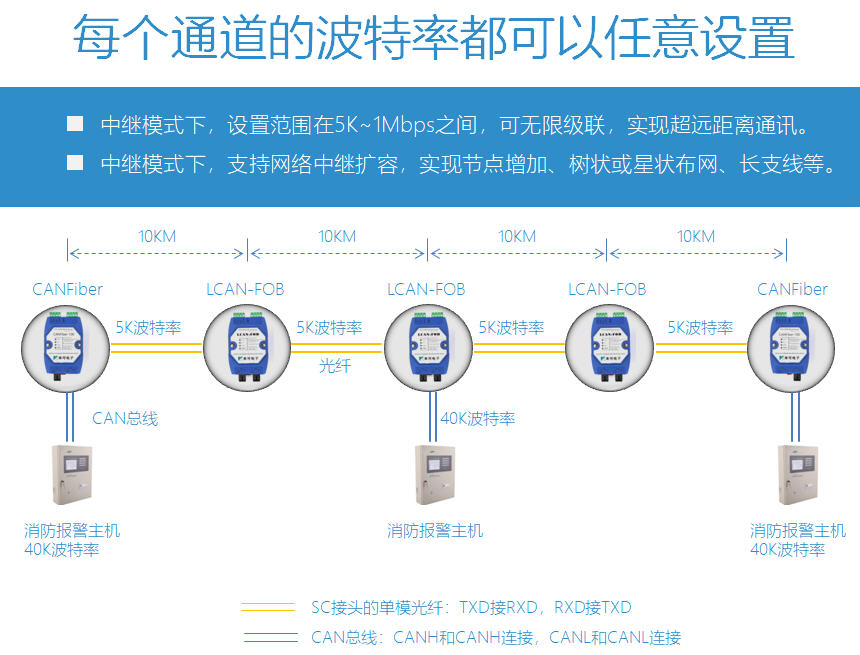

LCAN-FOBR系列CAN光纤转换器支持波特率自适应模式和中继模式;波特率自适应模式下,无需进行任何设置,上电即用;中继模式下,波特率可任意设置,支持不同速率的CAN网络互联、延长通信距离和CAN网络中继扩容等功能。

设备允许光纤最大衰减9dBm(环网冗余型LCAN-FOBR允许25dBm),光纤两端设备的FX灯都绿色长亮即可正常通讯。


产品特性:

  • 实现CAN与光纤之间双向数据智能转换

  • 支持冗余环网组网方式

  • 一路CAN通道,二路光通道

  • 支持自适应和中继模式

  • 自适应模式下,CAN波特率支持0~500Kbps

  • 中继模式下,CAN波特率支持5Kbps~1Mbps,可任意设定或选常用波特率

  • 符合CAN 2.0A/2.0B规范,符合ISO 11898-2标准

  • 每个通道独立隔离,隔离电压高达2500VDC

  • 通过USB接口和配套上位机软件快捷配置参数

  • 内置120欧姆终端电阻,跳线帽短接启用

  • 电源输入防反接设计,工作电压6.5~36DC或9~72VDC或220VAC,工作电流最大180mA/12V

  • 工作温度:-40℃至+85℃

  • 接口防浪涌、防脉冲群、ESD保护设计

  • 符合矿用本质安全设计规范,提供认证所需的原理图、PCB图等资料


功能特点:

    适配国内主流消防主机:

产品已配套海湾、利达、北大青鸟、西门子、飞繁、依爱等公司消防报警主机长期大量使用;

不管哪家的消防主机,来可电子的CAN光纤转换器全部支持;

不管消防主机CAN通道的通讯波特率是多少,来可电子的CAN光纤转换器全部支持;

不管消防主机CAN通道是非标CAN、标准CAN还是遵循高层协议CANopen、J1939等规范的CAN,来可电子的CAN光纤转换器全部支持;

不管是点对点、总线级联或环网冗余的组网方式,来可电子的CAN光纤转换器全部支持。

    适配现场复杂装配使用环境:

不管什么安装方式,来可电子的CAN光纤转换器全部支持;

不管什么光纤接口方式,来可电子的CAN光纤转换器全部支持;

不管什么供电方式,来可电子的CAN光纤转换器全部支持;

不管是单模或多模光纤,来可电子的CAN光纤转换器全部支持,

不管是单芯还是双芯光纤,来可电子的CAN光纤转换器全部支持。


产品选型

型号

CANFiber-x00xx-xx-xx

LCAN-FOB(R)-xx-xx-xx

组网方式

点对点

总线级联式(环网冗余)

供电方式

可选DC 6.5~36V9~72VDC、AC 85~264V或DC 100~400V

工作电流

最大电流180mA/12V

供电接口方式

Open2接线端子

配置接口

独有便捷USB接口配置,即插即用,配置时无需外接电源。

工作模式

可选中继模式或自适应模式,出厂默认为自适应模式

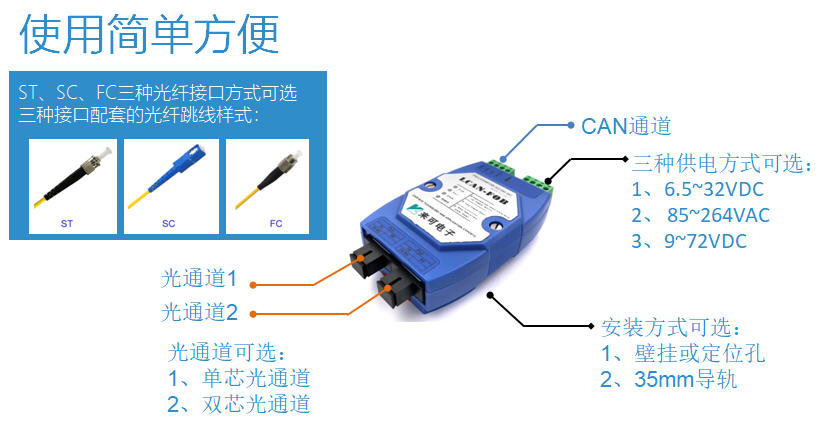

光纤接口方式

可选ST、SC和FC

光纤通道数

1

2

光纤芯数/光通道

可选单芯或双芯

光纤类型

支持单模:9/125um和 多模:62.5/125um

光纤传输距离

单模:0~40公里,多模:0~4公里

CAN接口方式

Open4接线端子

CAN通道数

1

CAN标准

符合CAN 2.0A/2.0B规范,并符合ISO/DIS 11898-1/2/3标准

CAN波特率

中继模式下,支持2.5Kbps~1Mbps,可选常用波特率或自定义任意波特率

自适应模式下,独有的波特率自动适应技术,无需设置,波特率支持0~500Kbps

最高帧流量

7000帧/s(1M波特率、标准帧、8字节数据)

缓冲区和信号延时

自适应模式下,一对设备的两个CAN通道之间延时约200ns

1095帧;中继模式下,一对设备的两个CAN通道之间延时约220us

终端电阻

内置120欧姆终端电阻,短接启用

隔离

每路通道独立隔离,隔离电压高达2500VDC

应用软件

LCANTest for windows

配置软件

CANFiberConfig for windows

EMC

ESD 接触放电 8KV、浪涌 ±1KV、脉冲群±2KV

安规

CE-EMC、IEC/EN61000-4-2/4/5、符合煤矿本质安全设计规范

工作温度

-40~85

材质和尺寸(mm)

ABS工程塑料,125×72×35

安装方式

可选35mm导轨安装、壁挂或定位孔安装底座








组网灵活

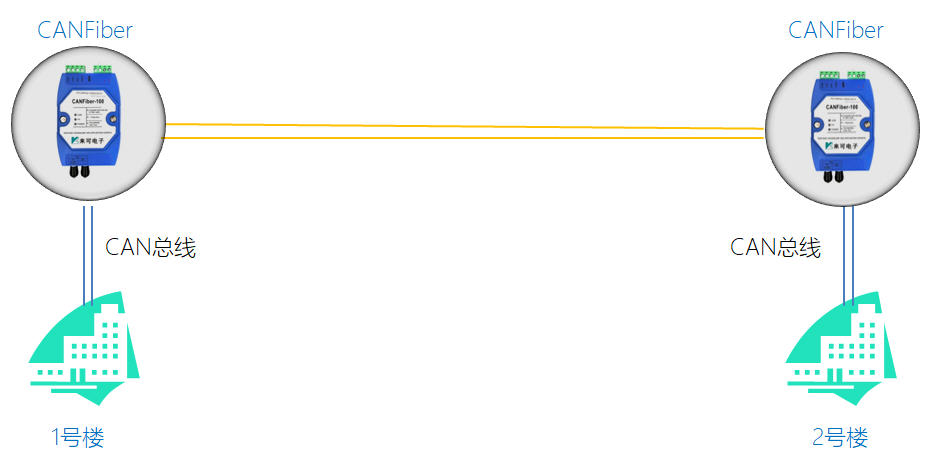

一对点对点式CAN光纤转换器CANFiber支持点对点组网

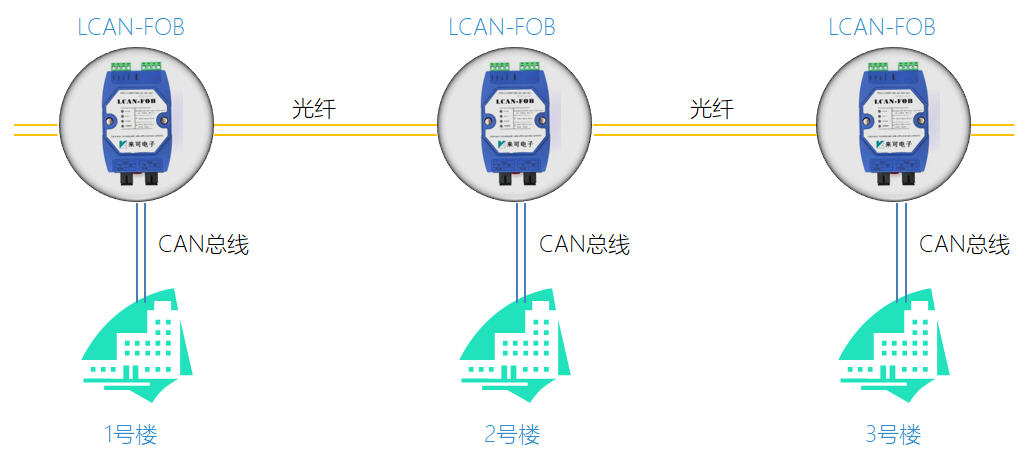

多个总线级联式CAN光纤转换器LCAN-FOB支持总线级联式组网

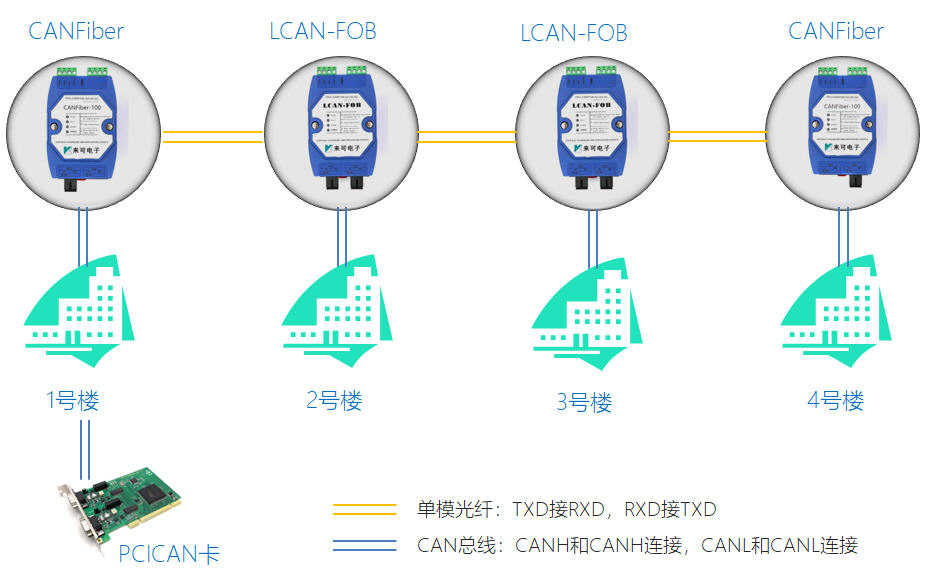

CANFiber和LCAN-FOB组合应用

总线级联组网应用时,既可以全部使用LCAN-FOB系列,也可以在网络始末两端使用CANFiber系列。






























接口和引脚定义






指示灯





终端电阻






尺寸
