USBCAN-C
规格: 便携式车用CAN分析仪
功能: DBC解码、J1939和图形化分析
产品详情
规格参数
资料下载
知识问答

产品简介

USBCAN-C系列便携式车用CAN分析仪,通过USB接口快速扩展一路CAN通道,使接入CAN网络非常容易,它具有一体式和小巧紧凑的外形,特别适合于随身携带。CAN接口采用金升阳电源模块和信号隔离芯片实现2500V DC电气隔离,USB接口ESD静电防护;具有优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、浪涌±1KV、脉冲群±2KV,工业级,通过CE-EMC和FCC认证。

提供监测软件PCAN-View,提供Windows和Linux设备驱动、编程接口PCAN-Basic API和PCAN-Basic API (Linux)、汽车领域标准规范的APIs、综合性多功能CAN总线分析软件PCAN-Explorer5、支持CANOpen的CAN总线分析软件CANTrace等。   进一步,配套CANTrace或PCAN-Explorer5软件使用时,支持CANopen、J1939和DBC等协议或规范的分析和解码。


产品特性

  • 一体式、小巧紧凑外形,便于携带

  • E341631欧盟认证CAN-bus专用屏蔽线缆

  • 使用高规格品牌镀金连接器

  • CAN波特率支持5Kbps~1Mbps

  • 符合CAN 2.0A/2.0B规范

  • 符合ISO/DIS 11898-1/2/3标准

  • 最高帧流量高达14000帧/s

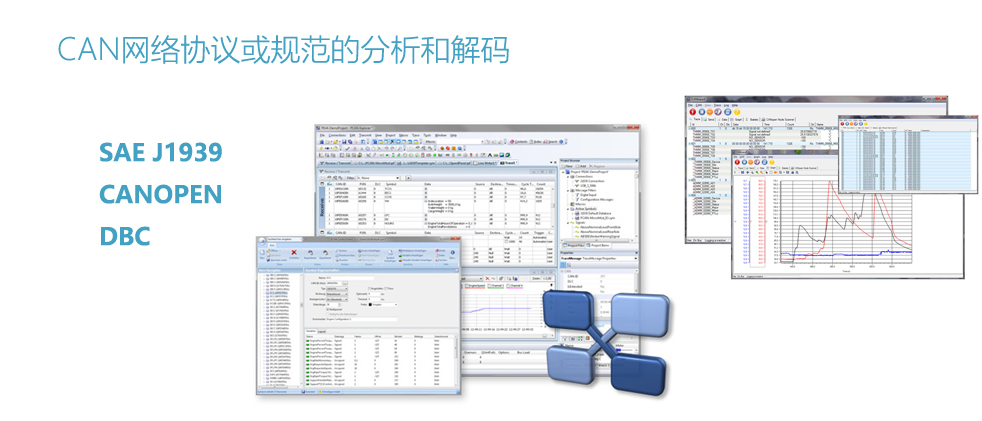

  • 支持CANopen、J1939和DBC等协议的分析

  • 提供Window和Linux下的驱动和二次开发资料包

  • 提供常用开发环境的例程

  • 1路CAN通道,CAN接口电气隔离高达2500VDC

  • DB9、接线端子或OBDII三种接口方式供选

  • 内置120欧姆终端电阻,软件启用或关闭

  • 工作温度:-40℃至+85℃

  • 接口防浪涌、防脉冲群、ESD保护设计

  • 通过CE-EMC、FCC认证

产品选型

USBCAN-C系列便携式车用CAN分析仪提供DB9、接线端子和OBDII三种接口方式供选,分为三个型号

选型表USBCAN-C-0112XUSBCAN--C0212XUSBCAN-C-0312X
供电方式USB接口供电
PC接口高速USB2.0,480Mbps,兼容USB 1.1、3.0
CAN接口方式DB9接口
CAN通道数1路
CAN波特率支持5Kbps~1Mbps,可选常用波特率或自定义任意波特率
最高帧流量可高达14000帧/秒(1M波特率、标准远程帧)
CAN隔离2500V DC电气隔离
CAN标准符合CAN 2.0A/2.0B规范,并符合ISO/DIS 11898-1/2/3标准
终端电阻内置120欧姆,软件启用或关闭,默认关闭
应用软件PCAN-View、PCAN Explorer 5、CANTrace
系统支持Windows(32/64位) 和Linux(32/64位)下驱动和编程接口
例程C++,C#, C++/CLR, Visual Basic, Delphi, Python, and Java
协议分析支持Canopen、J1939和DBC等协议或规范的分析和解码
EMCESD 接触放电 8KV、浪涌 ±1KV、脉冲群±2KV
认证CE-EMC、FCC认证
工作温度-40~85℃
材质ABS
USB线缆1米
尺寸(不包括USB线缆)79×48×23mm83×48×23mm88.5×48×23mm


在售型号接口方式OS支持
USBCAN-C-01121DB9Windows
USBCAN-C-02121接线端子Windows
USBCAN-C-03121OBD-IIWindows
USBCAN-C-01122DB9Linux/Ubuntu
USBCAN-C-02122接线端子Linux/Ubuntu
USBCAN-C-03122OBD-IILinux/Ubuntu







一体式和小巧紧凑



真材实料

品牌镀金连接器、金升阳电源模块、USB接口静电防护、欧盟认证高规格屏蔽CAN专用线缆、优秀的EMC性能




CE-EMC、FCC认证证书和质检报告

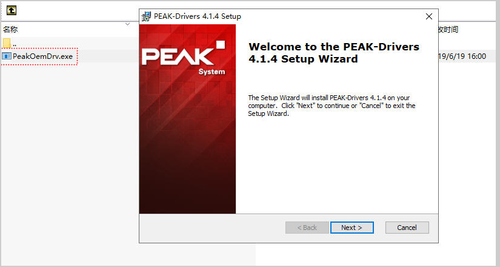

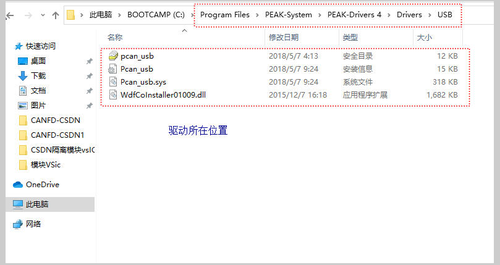

驱动

USBCAN-C系列提供对Windows(32/64位) ,Linux/ Ubuntu (32/64位)等系统的支持







二次开发资料

提供对Windows(32/64位) ,Linux/ Ubuntu (32/64位)等系统的支持。配套的PCAN-Basic编程接口中包含库函数、库函数说明和众多例程

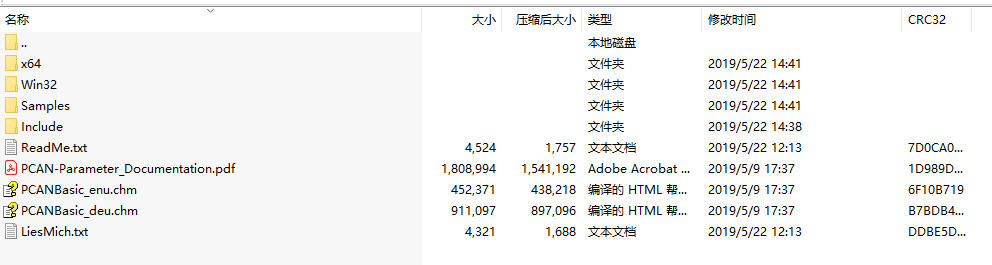

编程接口PCAN-Basic文件夹

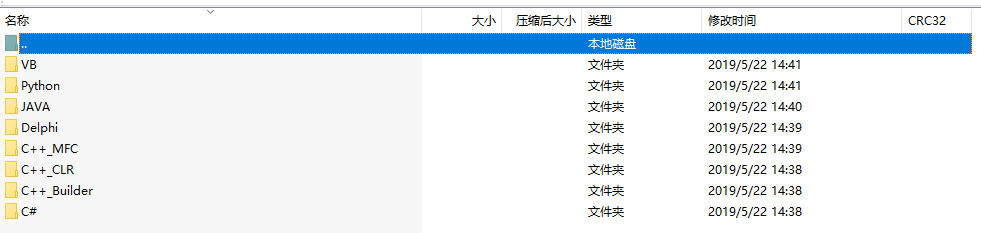

丰富例程

供C++,C#, C++/CLR, Visual Basic, Delphi, Python, and Java等主流开发环境下的调用库函数进行二次开发的例程

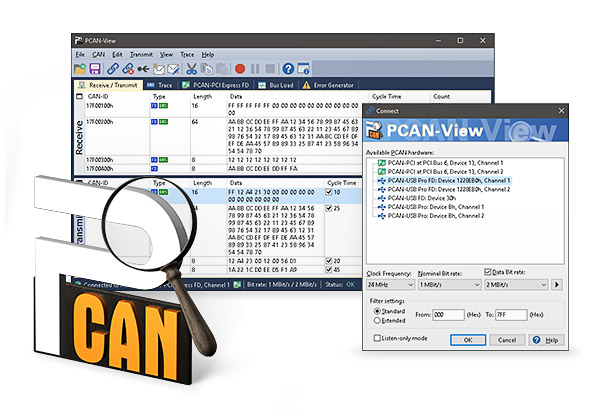

监测软件PCAN-View


PCAN-View是一个运行Windows操作系统上的查看、发送和记录CAN和CAN FD报文的监控软件,实时显示总线错误和CAN硬件缓存溢出,Trace(示踪)功能支持记录和保存总线上的所有报文。

PCAN-View配套PCAN PC接口卡或来可LCUSB-131A系列CAN卡使用,可以快速方便的完成硬件初始化,硬件连接对话框中列出所有可用的CAN卡。在选中硬件和波特率后,用户可以使用软件的所有功能。

从版本4开始,PCAN-View支持新的CAN-FD标准(CAN with Flexible Data rate),CAN-FD主要特点是数据传输带宽更高。


规格:

﹂   支持CAN 2.0 A/B和CAN FD规范

﹂   CAN波特率(nominal)可达1 Mbit/s

﹂   数据波特率高达12 Mbit/s(仅当使用CAN FD卡时)

﹂   支持自定义波特率;

﹂   支持监听模式;

﹂   手动或定期传送CAN报文,最大分辨率为1ms;

﹂   接收报文的最大分辨率100us;

﹂   记录报文到Trace示踪文件;

﹂   保存或重新加载发送报文;

﹂   可分类接收和发送列表

﹂   支持十六进制或十进制格式表示CAN ID;

﹂   以十六进制、十进制或ASCII格式表示数据字节;

﹂   接收、发送和错误状态的显示;

﹂   CAN控制器硬件复位;

﹂   可给设备分配ID。

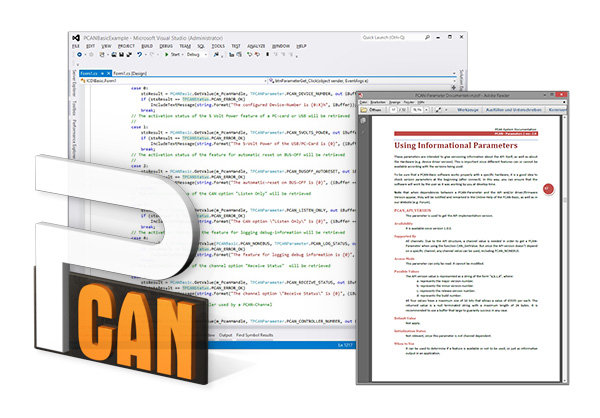

通过PCAN-Basic开发自己的应用程序



从提供的光盘中,你可以找到PCAN-Basic二次编程接口文件,这个API提供的基础函数帮助用户自己编写用来访问CAN的程序,该API支持以下操作系统:

﹂   Windows 8, 7, Vista, XP (32/64-bit)

﹂   Windows CE 6.x (x86/ARMv4)

﹂   Linux (32/64-bit)

该API专为跨平台应用而设计,因此,软件工程可以轻松的在不同平台之间移植。另外,提供C++, C#, C++/CLR, Visual Basic, Delphi, Python, and Java等常见编程语言示例,方便用户轻易上手。

从版本4开始,PCAN Basic支持新的CAN FD标准(具有可变数据速率的CAN),主要是具有较高的数据传输带宽。


特点:

﹂   用于二次开发CAN和CAN FD应用软件的API

﹂   支持Windows10, 8.1, 7 (32/64-bit)、Linux(32/64-bit)、Windows CE 6.x操作系统

﹂   通过新的PCAN-LAN设备类型访问PCAN网关的CAN通道

﹂   同一时间,多个应用同时操作一个物理CAN通道

﹂   一个DLL支持所有的硬件类型

﹂   支持单个硬件单元16个通道的使用(根据使用的CAN接口卡)

﹂   支持一张CAN卡上多个CAN通道的自由切换

﹂   每个CAN通道驱动内部缓冲高达32,768帧

﹂   接收CAN帧的时间戳分辨率达到1 μs(根据使用的CAN接口卡)

﹂   支持一些特殊的硬件功能,例如只听模式

﹂   当接收到一个CAN帧时,通过Windows事件通知应用软件

﹂   支持PEAK-System‘的Trace格式版本1.1和2.0(支持CAN FD应用)

﹂   用于调试操作的扩展系统

﹂   多语种调试输出

﹂   操作系统决定输出语言

﹂   调试信息可以被单独定义

﹂   线程安全API


头文件中包含API函数的概述,在PCAN-BasicAPI文件或帮助文件中(文件扩展名为.txt和.chm),你可以找到关于PCAN-Basic API的详细说明。

API原理说明:

PCAN-BasicAPI是用户应用程序与设备驱动之间的接口,在Windows操作系统中,就是一个DLL(动态链接库)。

访问CAN接口的次序被分为三个阶段:

    1、Initialization(初始化)

    2、Interaction(相互作用)

    3、Completion(完成)


1、Initialization(初始化)

一个通道在使用前必须被初始化,这是通过CAN_Initialize函数(CAN)和CAN_InitializeFD函数(CAN FD)的简单调用来完成,取决于CAN硬件的类型,最多同时打开16个CAN通道,初始化完成后,CAN通道准备就绪,再也没有需要配置的步骤了。


2、Interaction(相互作用

调用 CAN_Read和CAN_Write函数 以及 CAN_ReadFD 和CAN_WriteFD函数 来接收和发送报文,可以进行其他设置,例如设置消息过滤,限定接收特定ID范围的CAN报文,或者将CAN控制器设置为仅侦听模式。

当收到一个CAN报文,事件用于应用程序(客户端)的自动通知,这种方式有以下优点:

﹂   应用程序不再需要定期检查是否收到消息

﹂   减少了接收时的响应时间


3、Completion(完成)

结束通讯的CAN_Uninitialize函数用来释放为CAN通道保留的资源,另外,CAN通道被标识为“Free”和其它应用程序可用的。

产品接口






引脚定义





指示灯





终端电阻

内置120欧姆终端电阻,软件启用或关闭;或者,用户将该指令协议集成到自己开发的应用程序中来控制内置的终端电阻





尺寸
