LCAN-Opto
规格: CAN总线隔离器
功能: 插入式CAN总线隔离器
产品详情
规格参数
资料下载
知识问答

LCAN-Optoadapter是一款插入式CAN总线隔离适配器,完全的硬件逻辑设计,具有2路CAN通道,每个通道采用金升阳电源模块和信号隔离芯片实现1000VDC电气隔离,每个通道独立隔离。具有优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、浪涌±1KV、脉冲群±2KV,工业四级,符合CE-EMC、IEC/EN61000-4-2/4/5标准;符合矿用本质安全设计规范,可提供认证所需的原理图、PCB等资料。

LCAN-Opto同时具有电气隔离和信号调理功能,可安装在CAN网络的任何位置,快速实现两个CAN网络之间的电气隔离;独有的总线信号调理技术,将信号调理至最佳状态,可用于网络扩容。


产品特性

﹂   实现两个CAN网络之间电气隔离

﹂   具备CAN信号调理功能

﹂   符合CAN 2.0A和2.0B规范

﹂   CAN波特率自适应0~1Mbps

﹂   CAN通道之间信号延时约50ns

﹂   每个通道独立隔离,隔离电压高达1000VDC

﹂   每个通道都内置120欧姆终端电阻,引脚短接启用

﹂   工作电流最大50mA/12V

﹂   工作温度:-40℃至+85℃

﹂   接口防浪涌、防脉冲群、ESD保护设计

﹂   符合矿用本质安全设计规范,提供认证所需的原理图、PCB图等资料


产品选型

选型表

LCAN-OptoAdapter

供电方式

DB9母头端,5~24 DC输入

CAN接口方式

1×DB9公头,1×DB9母头

CAN通道数

2

CAN波特率

免配、自适应,支持0~1Mbps

信号延时

两个通道之间延时约50ns

通道隔离

每个通道独立隔离,隔离电压高达1000VDC(可选更高隔离规格)

CAN标准

符合CAN 2.0A/2.0B规范,并符合ISO/DIS 11898-1/2/3标准

功耗

工作电流最大50mA/12V

终端电阻

DB9母头端内置120欧姆终端电阻,短接2和7引脚启用

EMC

ESD 接触放电 8KV、浪涌 ±1KV、脉冲群±2KV

安规

CEIEC/EN61000-4-2/4/5、符合煤矿本质安全设计规范

工作温度

-40~85

材质

ABS工程塑料

尺寸(mm)

64×34×17


延时

适配器约有50ns的转换延时,这相当于16米长的线缆,因此,你应该考虑安装了适配器后对不同波特率下CAN总线最大长度的影响,下表列出安装前后不同波特率下CAN总线的最大长度(下表数值是在一个理想化系统基础上计算出,可能与现实有出入):

适配器安装前后总线长度对比表

波特率

线缆长度

使用适配器后的线缆长度

1Mbps

40m

24m

500Kbps

110m

94m

250Kbps

240m

224m

125Kbps

500m

484m

50Kbps

1.3 Km

对低波特率而言,适配器转换延时对CAN总线长度的影响可忽略不计。

20Kbps

3.3 Km

10Kbps

6.6 Km

5Kbps

13 Km


典型应用

LCAN-Optoadapter是一款插入式CAN总线隔离适配器,具有2路CAN通道,每个通道独立隔离,每个通道采用金升阳电源模块和信号隔离芯片实现1000VDC电气隔离,具有体积小、成本低、灵活部署的优点。

完全的硬件逻辑设计,可安装在CAN网络的任何位置,快速实现两个CAN网络之间的电气隔离。

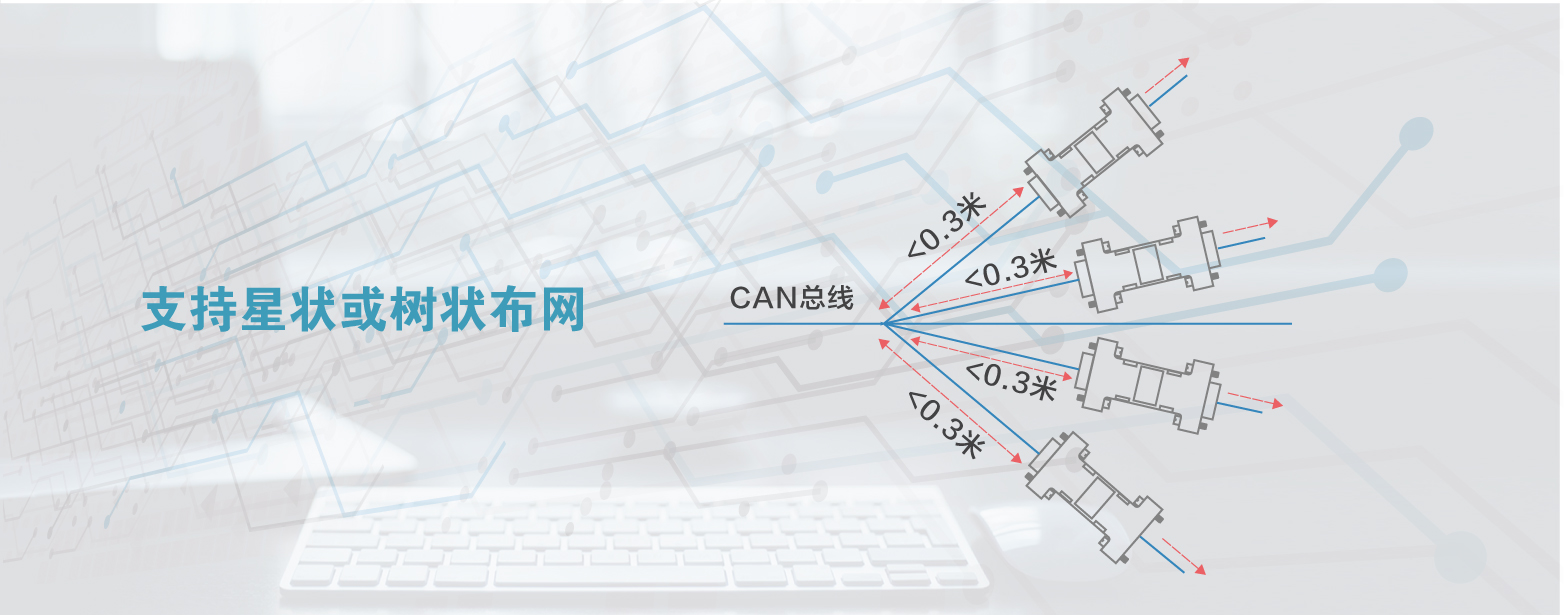

独有的CAN总线信号调理技术,将信号调理至最佳状态,可用于CAN网络扩容,例如实现长支线、增加节点数、星状或树状布网。





接口和引脚定义




终端电阻

DB9母头CAN1通道一端内置120欧姆终端电阻,短接2和7引脚,启用终端电阻



安装



机械尺寸
