USBCAN
规格: 便携式CAN分析仪
功能: USB转CAN,测试、调试和下载工具
产品详情
规格参数
资料下载
知识问答

产品简介

USBCAN系列便携式CAN分析仪,通过USB接口快速扩展一路CAN通道,使接入CAN网络非常容易,它具有一体式和小巧紧凑的外形,特别适合于随身携带。CAN接口采用金升阳电源模块和信号隔离芯片实现2500V DC电气隔离,USB接口ESD静电防护;具有优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、浪涌±1KV、脉冲群±2KV,工业级,通过CE-EMC和FCC认证。


配套测试软件LCANTest使用,接收、发送、分析、记录、回放CAN报文;配套Windows和Linux驱动;配套包含库函数、库函数调用说明和丰富例程的二次开发资料包;提供全程专家指导服务。


产品特性

  • 一体式、小巧紧凑外形,便于携带

  • E341631欧盟认证CAN-bus专用屏蔽线缆

  • 使用高规格品牌镀金连接器

  • CAN波特率支持5Kbps~1Mbps

  • 符合CAN 2.0A/2.0B规范

  • 符合ISO/DIS 11898-1/2/3标准

  • 最高帧流量高达14000帧/s

  • 时间戳分辨率约1us

  • 1路CAN通道,CAN接口电气隔离高达2500VDC

  • DB9、接线端子或OBDII三种接口方式供选

  • 内置120欧姆终端电阻,软件启用或关闭

  • 工作温度:-40℃至+85℃

  • 接口防浪涌、防脉冲群、ESD保护设计

  • 通过CE-EMC、FCC认证

产品选型



选型表USBCAN-0112XUSBCAN-0212XUSBCAN-0312X
供电方式USB接口供电
PC接口全速USB2.0,12Mbps,兼容USB 1.1、3.0
CAN接口方式DB9接口Open5接线端子OBDII连接器
CAN通道数1路
CAN波特率支持5Kbps~1Mbps,可选常用波特率或自定义任意波特率
最高帧流量可高达14000帧/秒(1M波特率、标准远程帧)
CAN隔离2500V DC电气隔离
CAN标准符合CAN 2.0A/2.0B规范,并符合ISO/DIS 11898-1/2/3标准
终端电阻内置120欧姆,软件启用或关闭,默认关闭
应用软件LCANTest for Windows
OS驱动Windows和Linux(32/64位)
二次开发VB、VC、C#、Delphi、CVI、cb6、Labview和Linux等
EMCESD 接触放电 8KV、浪涌 ±1KV、脉冲群±2KV
认证CE-EMC、FCC认证
工作温度-40~85℃
材质ABS
USB线缆1米
尺寸(不包括USB线缆)79×48×23mm83×48×23mm88.5×48×23mm


在售型号

CAN通道数

接口方式

OS支持

USBCAN-01121

1

DB9接口

Windows

USBCAN-02121

1

接线端子

Windows

USBCAN-03121

1

OBDII连接器

Windows

USBCAN-01122

1

DB9接口

Linux/Ubuntu

USBCAN-02122

1

接线端子

Linux/Ubuntu

USBCAN-03122

1

OBDII连接器

Linux/Ubuntu





一体式和小巧紧凑





真材实料

品牌镀金连接器、金升阳电源模块、USB接口静电防护、欧盟认证高规格屏蔽CAN专用线缆、优秀的EMC性能




CE-EMC、FCC认证证书和质检报告






驱动

USBCAN系列CAN总线分析仪配套Windows和Linux下驱动






二次开发资料

配套的二次开发资料包中包含库函数、库函数应用手册和众多例程


库函数(动态链接库)




丰富例程

提供VC、VB、C#、Delphi 7等主流开发环境下的调用库函数进行二次开发的例程

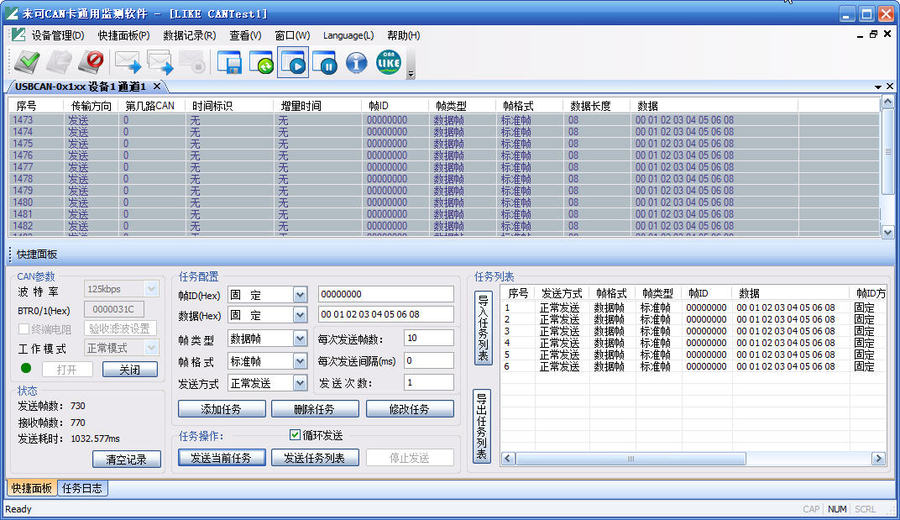

测试软件LCANTest

提供测试软件LCANTest,配套USBCAN系列CAN总线分析仪使用,支持CAN报文的接收、发送、查看、分析、记录和回放




产品接口






引脚定义




指示灯





终端电阻






尺寸
